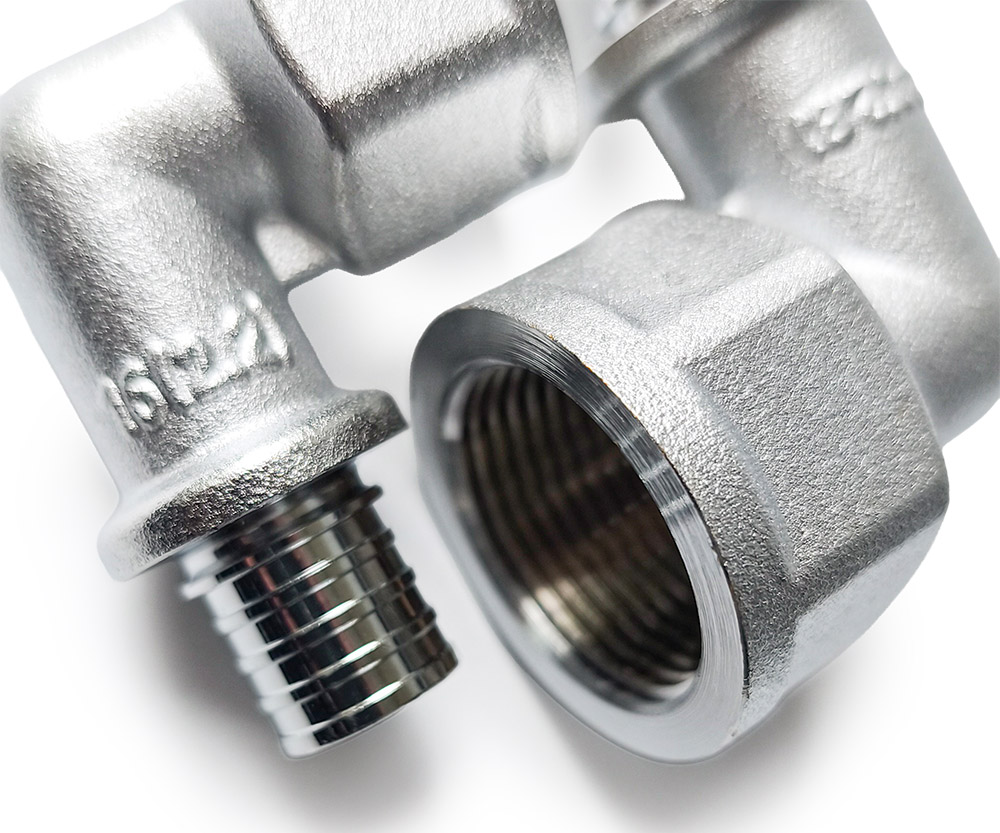

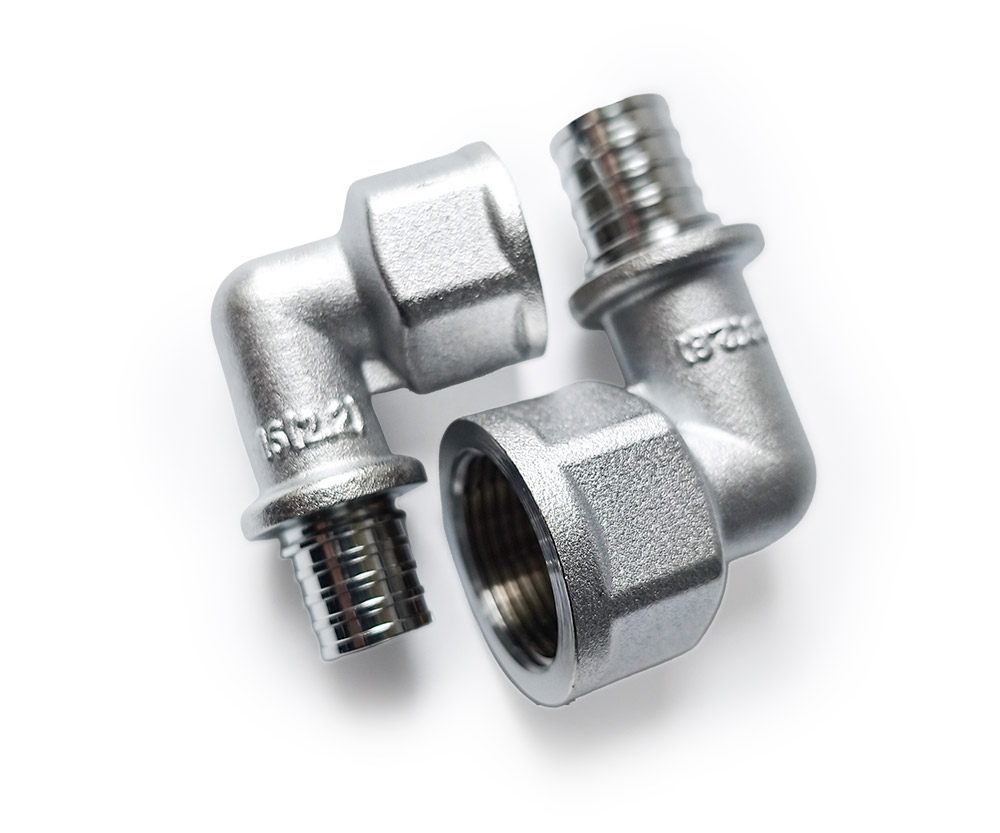

Угольник аксиальный с внутренней резьбой

Угольник аксиальный с внутренней резьбой HILLMan® предназначен для изменения направления трубопровода на 90° с одновременным переходом на резьбовое подключение к оборудованию, имеющему наружную резьбу. Применяется в системах отопления и водоснабжения при подключении к радиаторам, насосным группам, коллекторам и другим элементам.

Конструкция и материалы

• Корпус - латунь CW617N (EN 12165), полученная методом горячей штамповки. Обеспечивает высокую плотность металла, стойкость к коррозии и механическим нагрузкам.

• Покрытие - гальваническое хромирование (никель-хром). Защищает от окисления, придаёт эстетичный вид, устойчиво к царапинам.

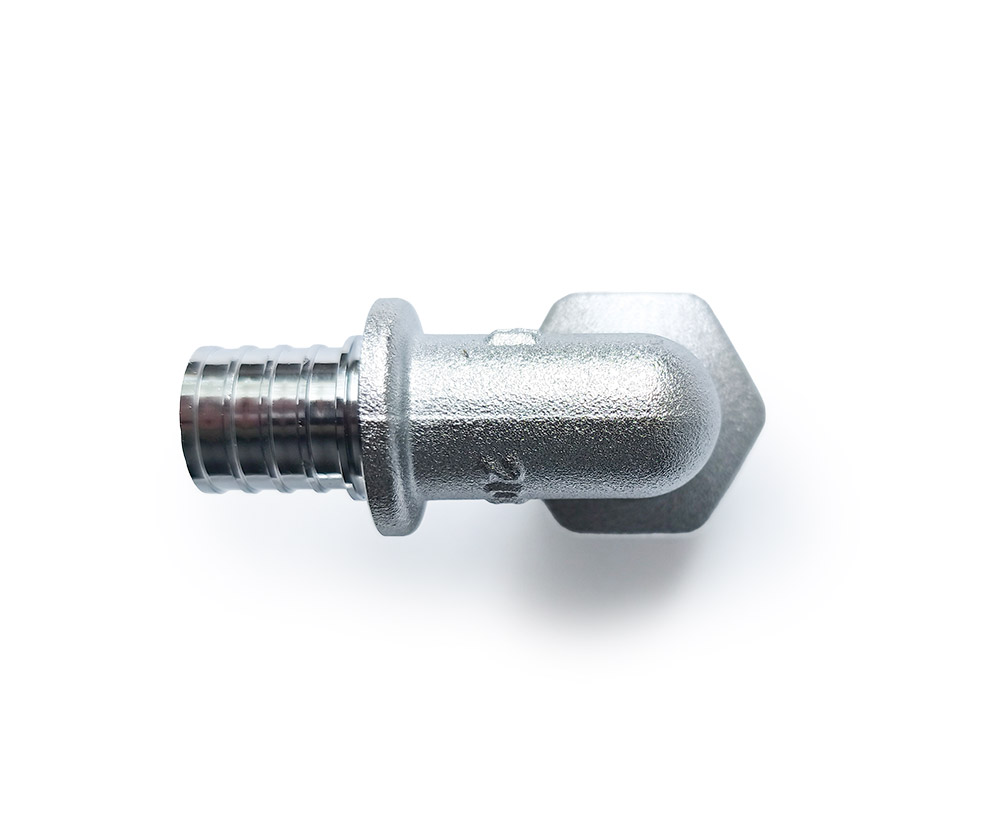

• Аксиальный штуцер - оснащён острыми уплотнительными рёбрами, которые при запрессовке врезаются в материал трубы, создавая герметичное и механически прочное соединение.

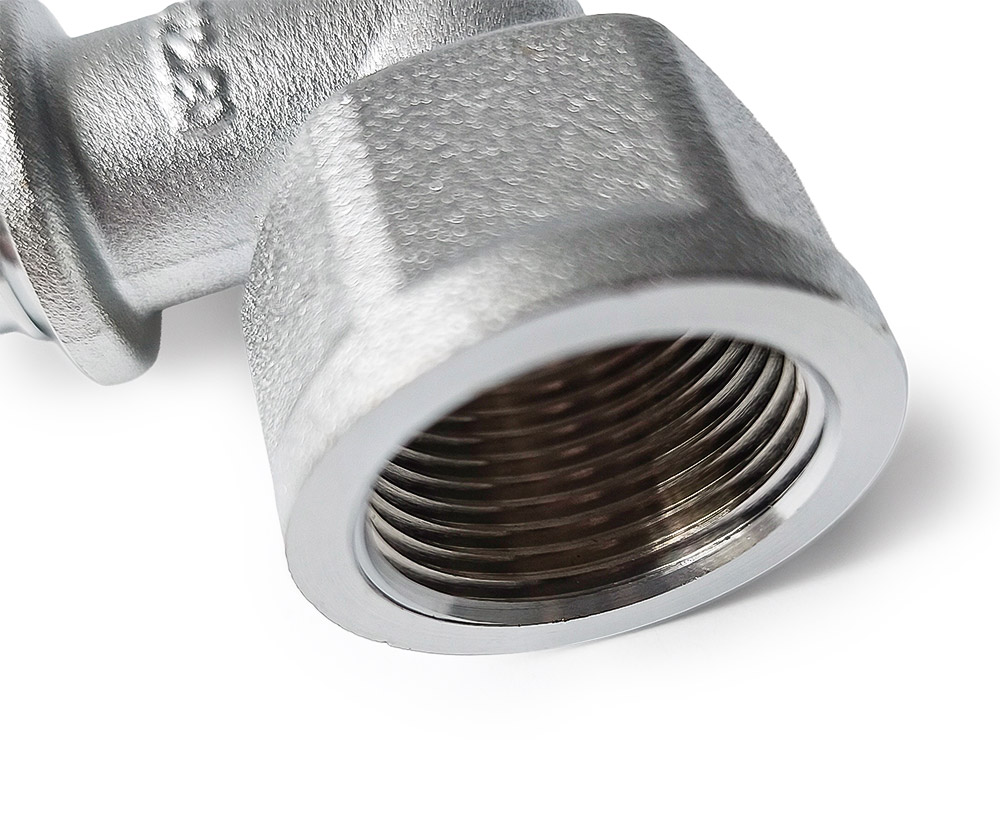

• Резьбовая часть - внутренняя трубная цилиндрическая резьба по ГОСТ 6357-81. Герметизация выполняется лентой ФУМ, полиамидной нитью, сантехническим льном или уплотнительной пастой.

• Гильза - приобретается отдельно (латунная надвижная гильза соответствующего диаметра), обеспечивает равномерный обжим трубы вокруг штуцера.

Монтаж Со стороны трубы монтаж выполняется аксиальной запрессовкой: на трубу надевается надвижная гильза, конец трубы расширяется экспандером в три приёма с поворотом на 30°, штуцер вставляется в трубу, гильза надвигается пресс-инструментом. Со стороны резьбы соединение разъёмное: перед накручиванием на ответную наружную резьбу наносится уплотнительный материал. Рекомендуется не прикладывать чрезмерных усилий, чтобы не повредить резьбу.

Совместимость с трубами Угольник совместим с полимерными трубами HILLMan® PE-Xa/Al/PE-RT, PE-Xa/EVOH, а также с трубами из PE-X и PE-RT других производителей при совпадении наружного диаметра и толщины стенки.
