Тройник аксиальный переходной

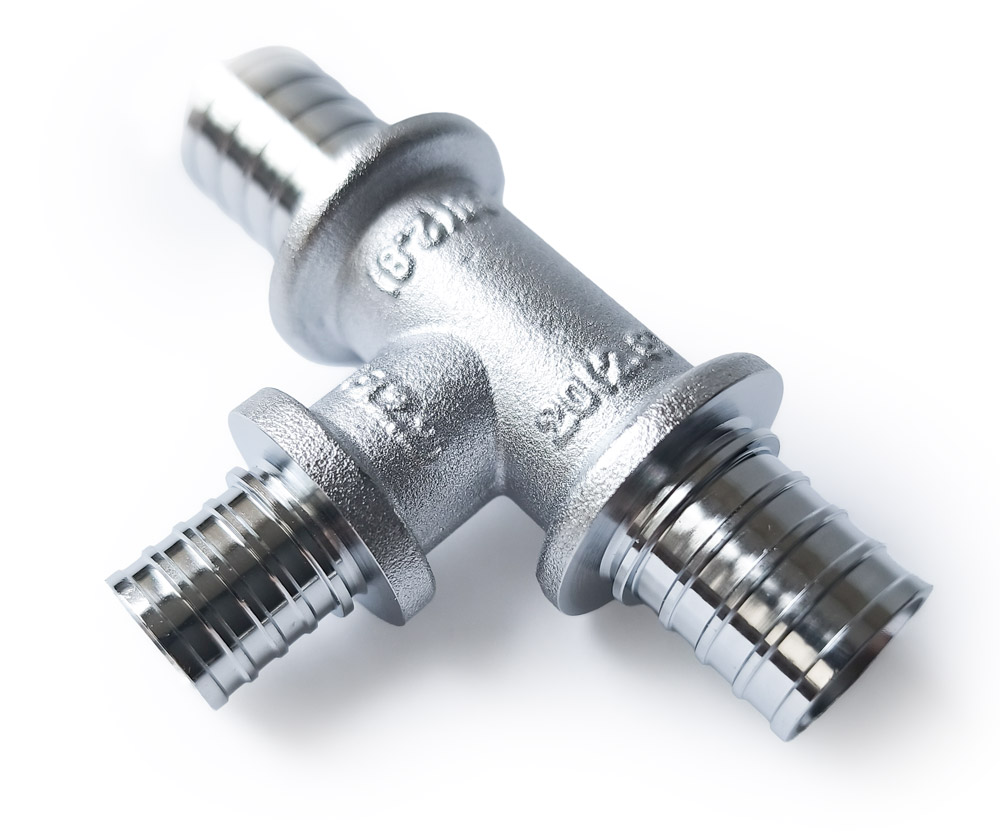

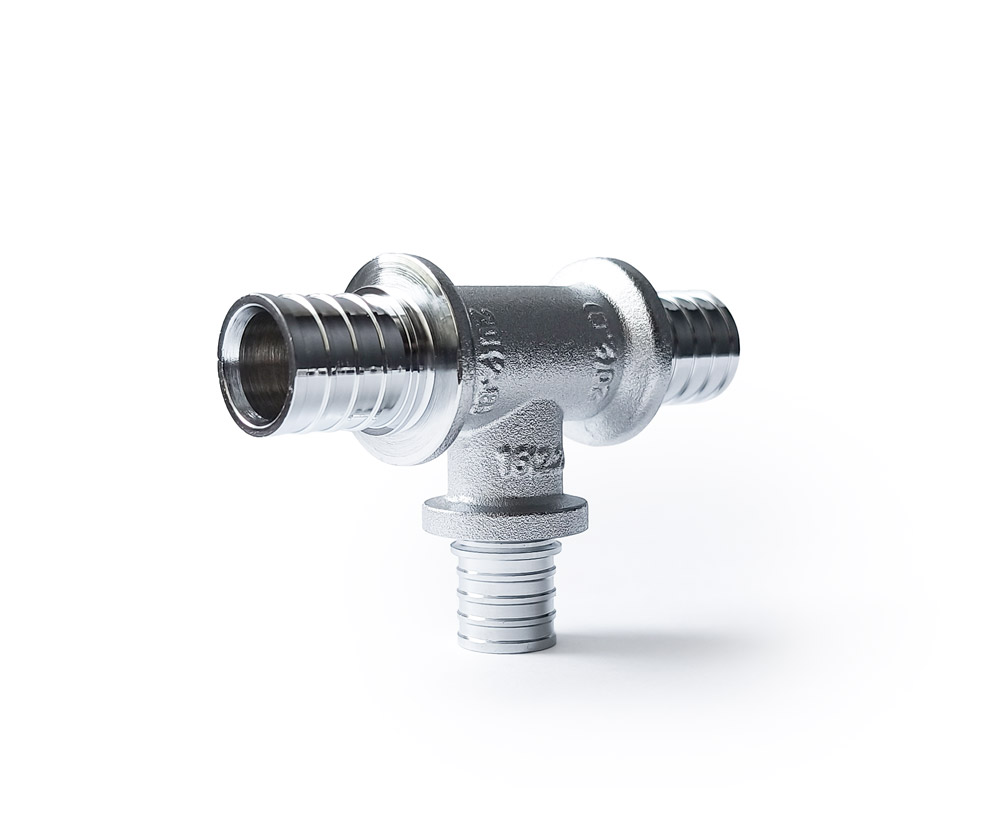

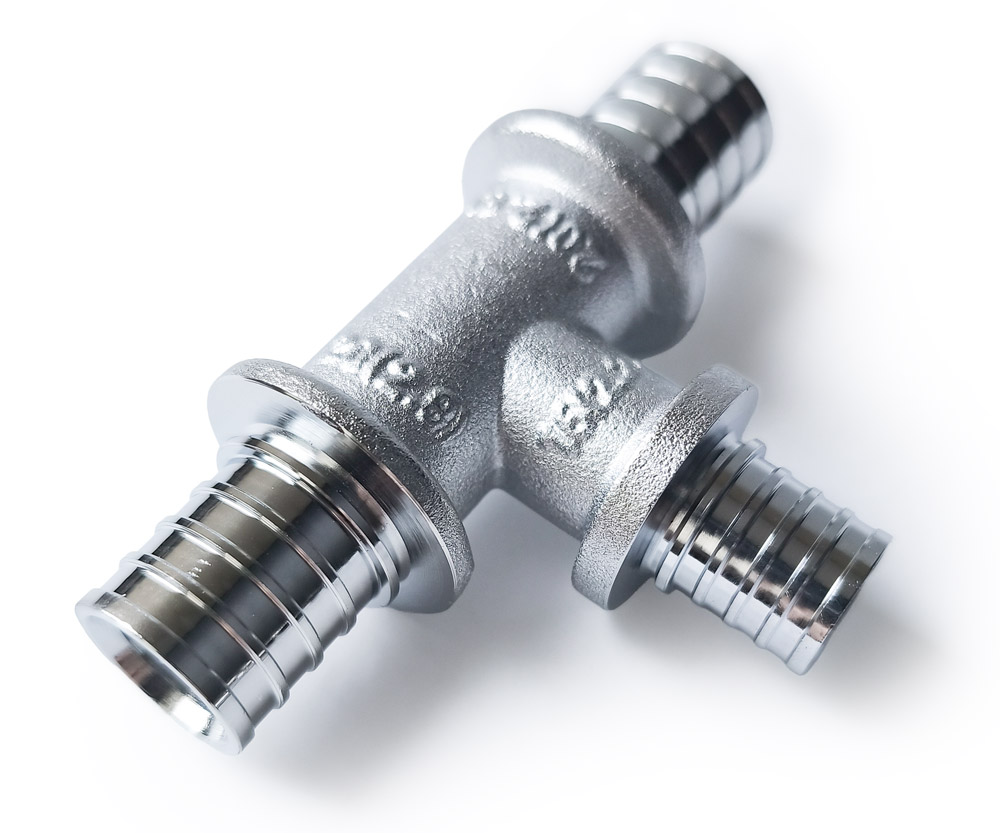

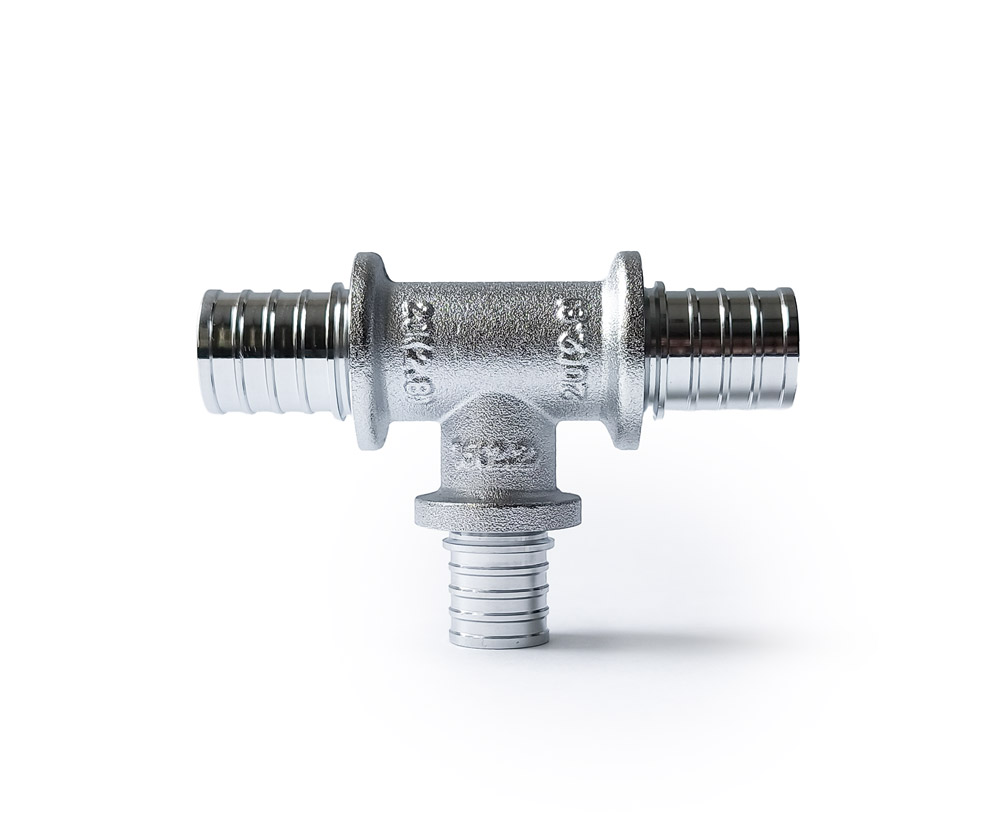

Переходной тройник HILLMan® 20×16×20 применяется в случаях, когда от магистрали диаметром 20 мм необходимо сделать отвод трубой 16 мм с сохранением прямого прохода по магистрали. Такая конфигурация востребована при лучевой разводке, подключении отдельных потребителей к транзитной линии и в других узлах, где требуется изменить диаметр только на ответвлении.

Конструкция и материалы

• Корпус - латунь CW617N (EN 12165), полученная методом горячей штамповки. Обеспечивает высокую плотность металла, отсутствие раковин и микропор.

• Покрытие - гальваническое хромирование (никель-хром). Защищает от коррозии, придаёт эстетичный вид, устойчиво к царапинам.

• Уплотнительные рёбра - на всех трёх штуцерах расположены острые кромки, которые при запрессовке врезаются в материал трубы, создавая механическую фиксацию и герметичность.

• Гильзы - не входят в комплект, приобретаются отдельно (латунные надвижные гильзы HM-000016 для трубы 16 мм и HM-000020 для трубы 20 мм).

Монтаж На каждую трубу надевается надвижная гильза соответствующего диаметра. Концы труб расширяются экспандером в три приёма с поворотом на 30°. Штуцеры тройника вставляются в расширенные трубы, после чего гильзы надвигаются пресс-инструментом до полного обжатия. Соединения становятся неразъёмными, герметичными и не требуют обслуживания.
