Хвостовик

Резьбозажимное соединение под евроконус 16×2,2 - ¾"

  • Латунь CW617N

Карточка товара: Резьбозажимное соединение под евроконус 16×2,2 - ¾»

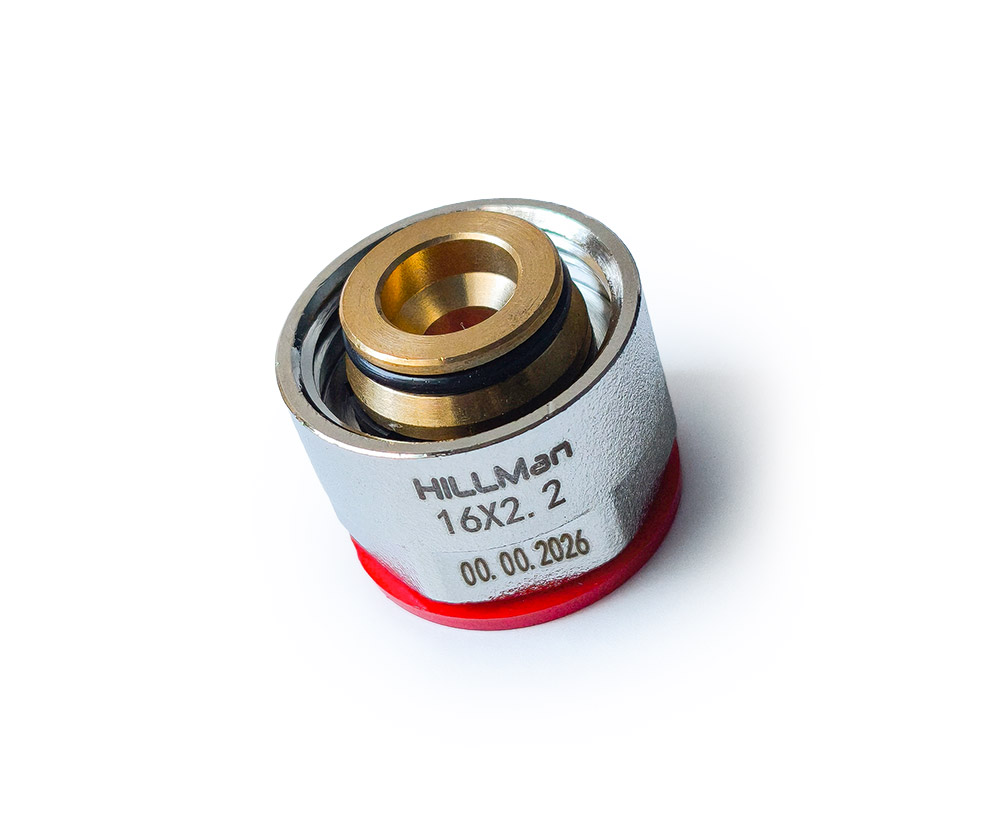

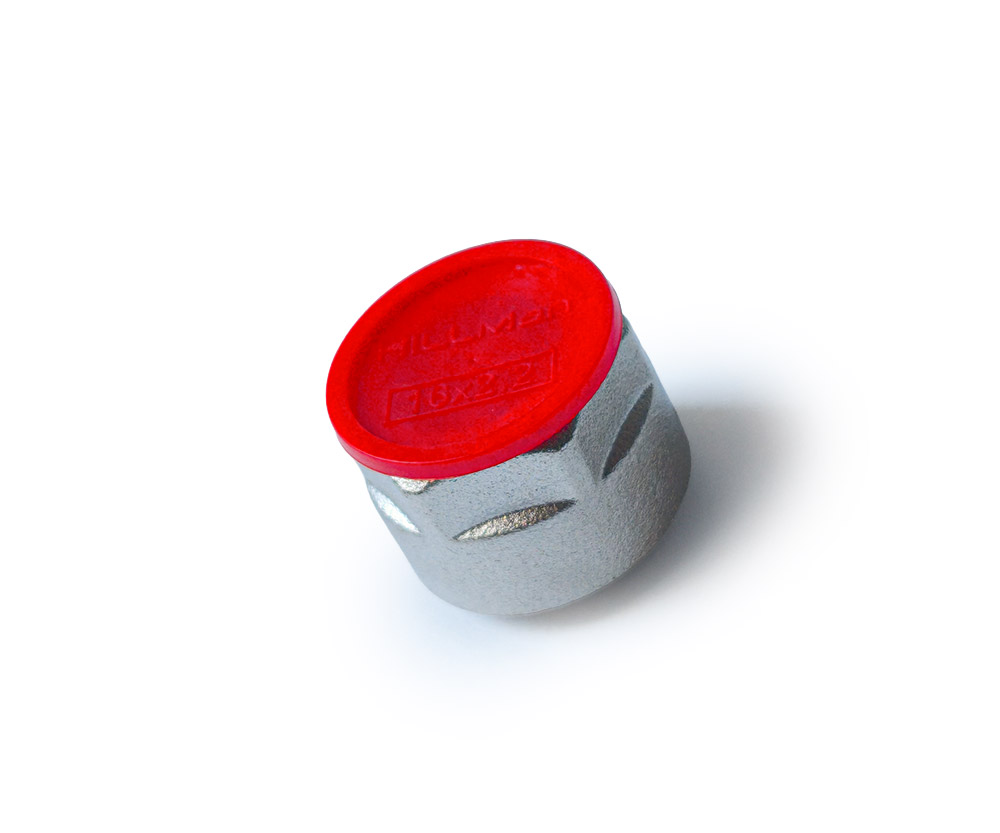

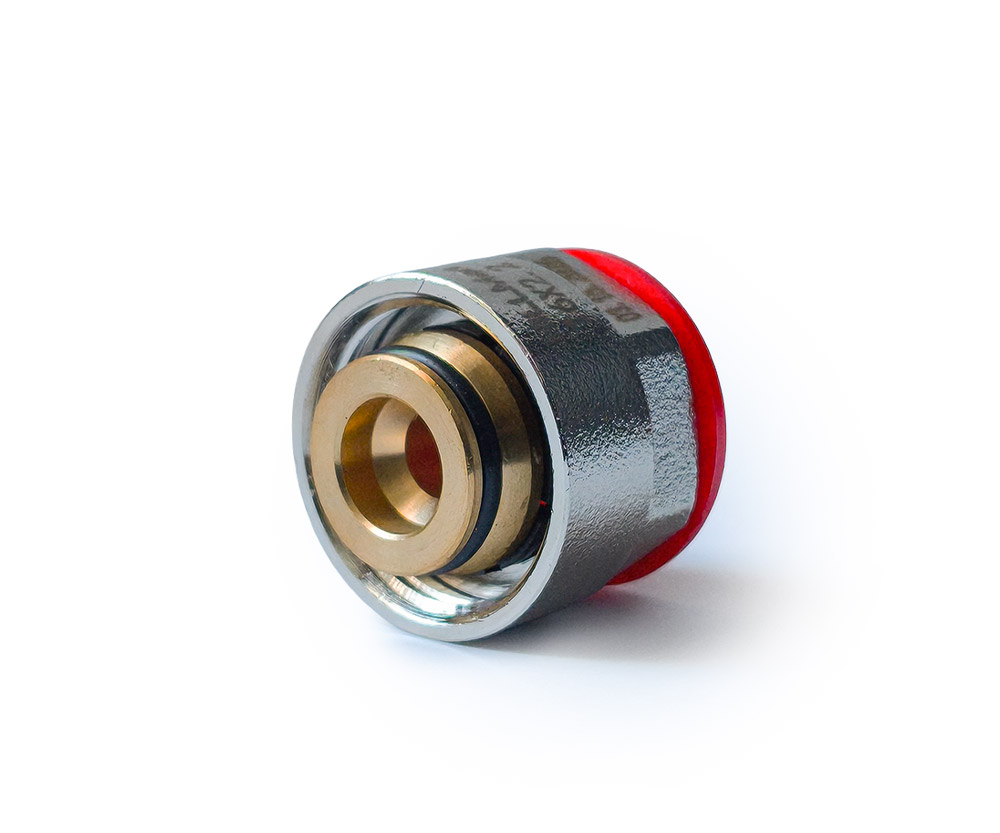

Резьбозажимное соединение под евроконус 16×2,2 - ¾»
Где купить

Резьбозажимное соединение HM-C-R162234EK адаптировано под трубу с номинальным наружным диаметром 16 мм и толщиной стенки 2,2 мм - один из самых распространённых типоразмеров в системах тёплого пола и радиаторной лучевой разводки. Со стороны трубы фитинг реализует неразъёмное аксиальное соединение: после трёхстадийного расширения полимер надвигается на штуцер с острыми уплотнительными рёбрами, а надвижная гильза формирует равномерный радиальный обжим. Со стороны резьбы - накидная гайка ¾» с внутренним конусом и уплотнительным кольцом EPDM, образующая герметичный стык при затяжке без ФУМ-ленты, пасты или нити.

Присоединение
аксиальное под трубу 16×2,2 мм / накидная гайка ¾" (евроконус)
Номинальное давление
16 бар
Материал
латунь CW617N (корпус, гайка, гильза), EPDM (уплотнение)
Совместимость
HILLMan® PE-Xa/Al/PE-RT, HILLMan® PE-Xa/EVOH
ТехПаспорт HILLMan Аксиальные фитинги из хромированной латуни
Отказное решениеСанитарно-гигиенический сертификат фитинги из хромированной латуни
Артикул Характеристика РРЦ
HM-C-R162234EK 16x2.2мм 3/4" от 322 ₽
