Угольники латунные
Аксиальные угольники HILLMan® из латуни предназначены для изменения направления трассы трубопровода на 90°. Корпус изготовлен из горячештампованной латуни CW617N. При монтаже используется аксиальная запрессовка, которая обеспечивает герметичность и неразъёмность соединения. Угольники выпускаются как без резьбы (для стыковки труб одного диаметра), так и с наружной или внутренней резьбой для подключения к оборудованию или арматуре. Диапазон диаметров - 16, 20, 25, 32 мм. Подходят для открытой и скрытой прокладки.
Угольники латунные

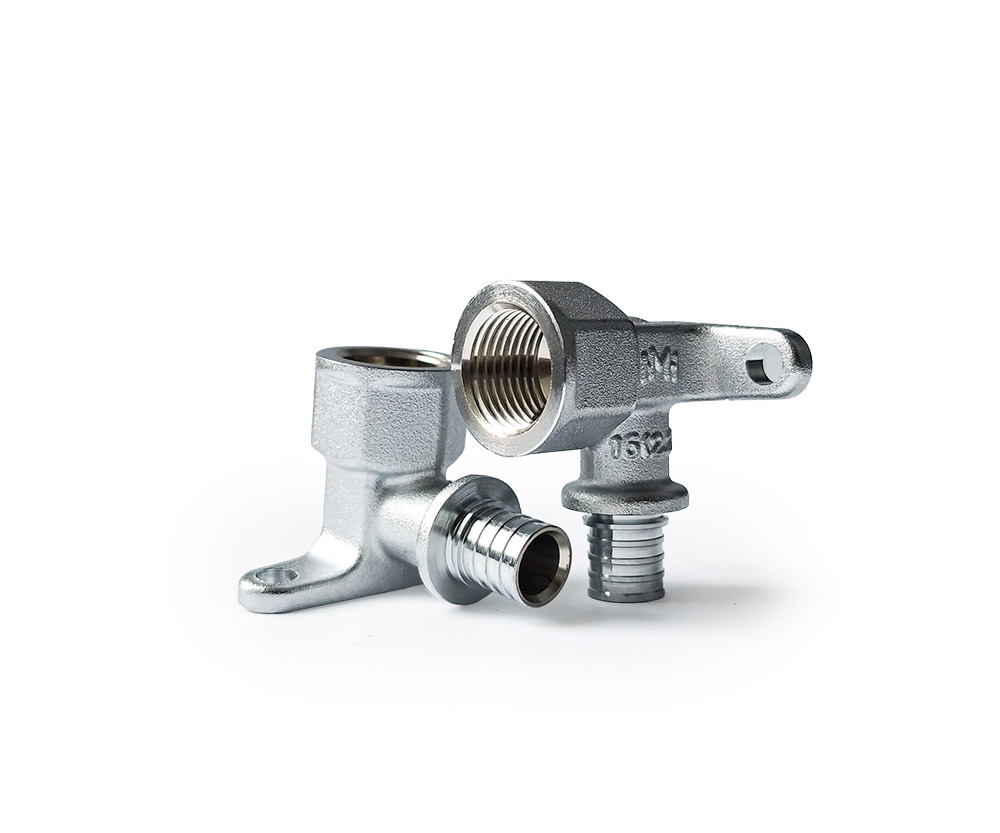

Угольник аксиальный настенный с внутренней резьбой
Угольник аксиальный настенный с внутренней резьбой HILLMan® - специализированный фитинг для аккуратного и надёжного подключения отопительных приборов и полотенцесушителей при скрытой разводке труб. Его конструкция позволяет вывести резьбовое присоединение точно на уровне чистовой стены, а крепёжный фланец фиксирует положение угольника и исключает передачу нагрузок от прибора на трубопровод. Конструкция и материалы Корпус - латунь CW617N (EN 12165), полученная методом горячей штамповки. Высокая плотность металла, стойкость к коррозии и механическим нагрузкам. Покрытие - гальваническое хромирование (никель-хром). Защищает от окисления, придаёт эстетичный вид, устойчиво к царапинам при монтаже. Удлинённое плечо - обеспечивает необходимый вылет резьбовой части от стены для корректного подключения прибора. Крепёжный фланец - позволяет зафиксировать угольник на стене или монтажной планке, обеспечивая стабильное положение и компенсируя нагрузки. Аксиальный штуцер - с острыми уплотнительными рёбрами для надёжного обжима трубы. Резьбовая часть - внутренняя трубная цилиндрическая резьба по ГОСТ 6357-81. Герметизация выполняется лентой ФУМ, полиамидной нитью, сантехническим льном или уплотнительной пастой. Гильза - приобретается отдельно (латунная надвижная гильза соответствующего диаметра). Монтаж Со стороны трубы монтаж выполняется аксиальной запрессовкой: на трубу надевается надвижная гильза, конец трубы расширяется экспандером в три приёма с поворотом на 30°, штуцер вставляется в трубу, гильза надвигается пресс-инструментом. Угольник фиксируется на стене через крепёжный фланец до или после подключения трубы (в зависимости от последовательности работ). Резьбовое соединение с прибором выполняется после завершения отделочных работ, с применением стандартных уплотнительных материалов. Совместимость с трубами Угольник совместим с полимерными трубами HILLMan® PE-Xa/Al/PE-RT, PE-Xa/EVOH, а также с трубами из PE-X и PE-RT других производителей при совпадении наружного диаметра и толщины стенки.
Подробнее
Угольники латунные

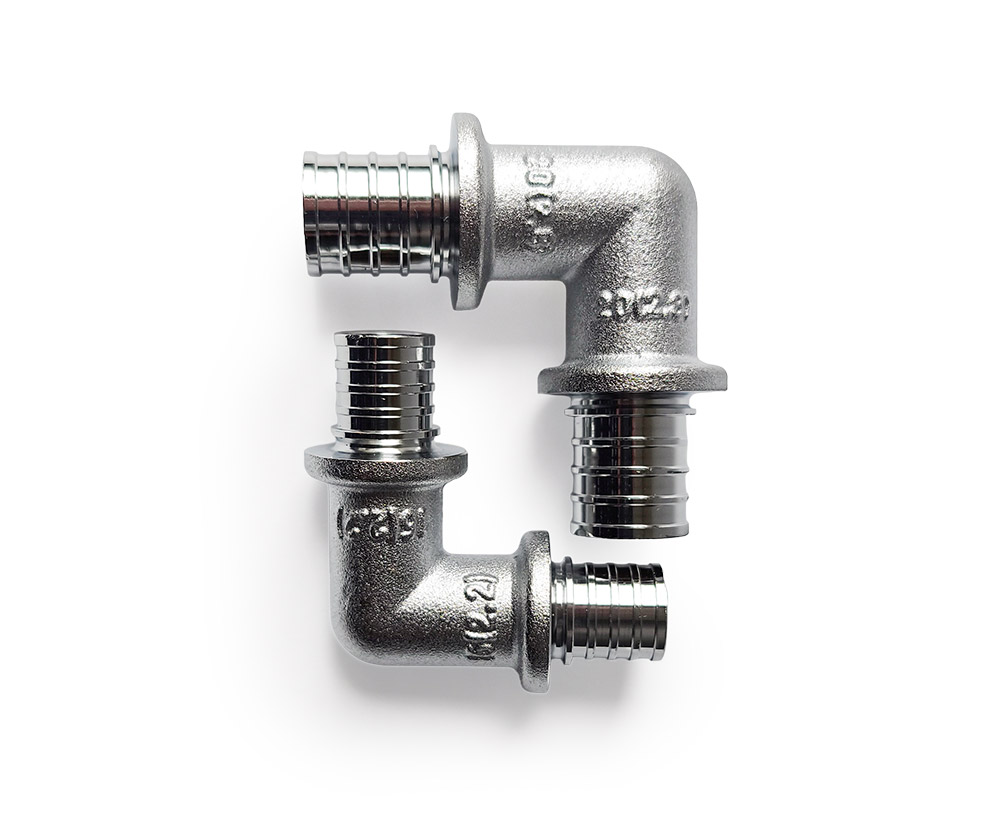

Угольник аксиальный равносторонний
Равносторонний аксиальный угольник HILLMan® - это фитинг для изменения направления трубопровода на 90° в системах холодного и горячего водоснабжения, отопления и тёплых полов. Он соединяет две трубы одного диаметра без применения резьбы, сварки или клея: с обеих сторон расположены аксиальные штуцеры с уплотнительными рёбрами, на которые монтируются трубы. Конструкция и материалы Корпус - латунь CW617N (EN 12165), полученная методом горячей штамповки. Высокая плотность металла, отсутствие раковин и микропор. Покрытие - гальваническое хромирование (никель-хром). Защищает от коррозии, придаёт эстетичный вид, устойчиво к царапинам. Уплотнительные рёбра штуцеров - острые кромки, которые при запрессовке врезаются в материал трубы, создавая механическую фиксацию и герметичность. Гильзы - не входят в комплект, приобретаются отдельно (латунные надвижные гильзы HM-000016…000032). Обеспечивают равномерный обжим трубы по всей окружности. Принцип монтажа На каждую трубу надевается надвижная гильза соответствующего диаметра. Конец трубы расширяется ручным или электрическим экспандером в три приёма с поворотом на 30°. Штуцер угольника вставляется в расширенную трубу до упора, затем гильза надвигается пресс-инструментом до полного обжатия. В результате труба плотно обжимается вокруг штуцера, а уплотнительные рёбра врезаются в полимер. Соединение становится неразъёмным, герметичным и не требует обслуживания.
Подробнее
Угольники латунные

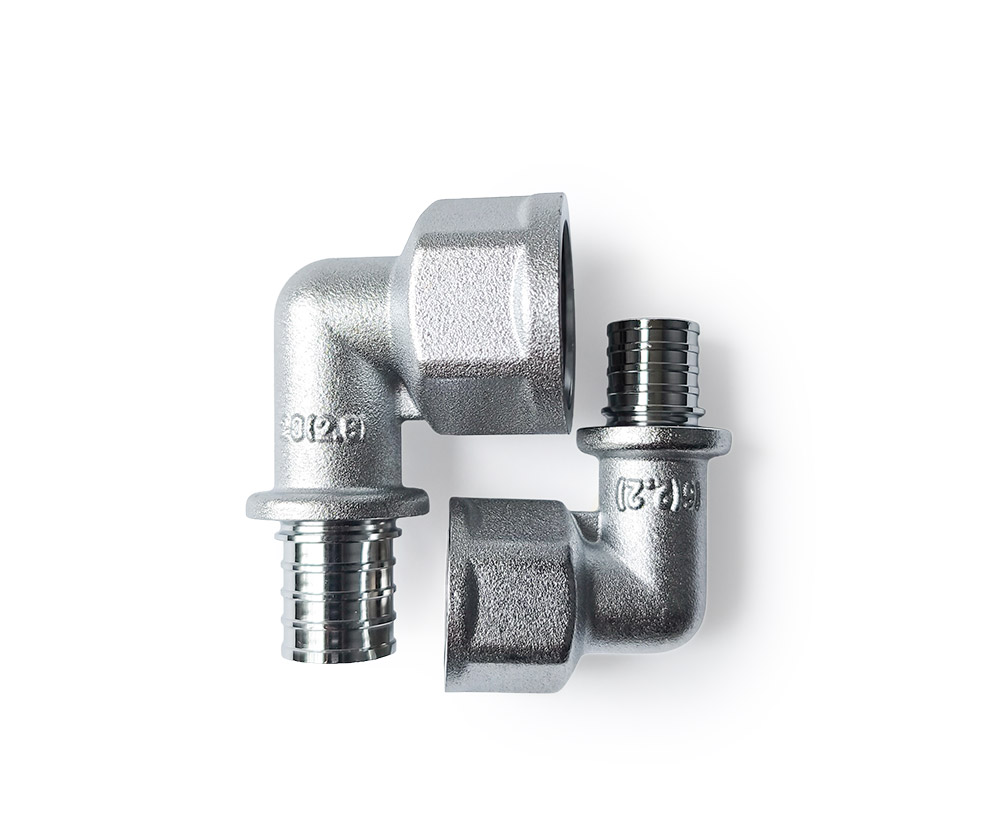

Угольник аксиальный с внутренней резьбой
Угольник аксиальный с внутренней резьбой HILLMan® предназначен для изменения направления трубопровода на 90° с одновременным переходом на резьбовое подключение к оборудованию, имеющему наружную резьбу. Применяется в системах отопления и водоснабжения при подключении к радиаторам, насосным группам, коллекторам и другим элементам. Конструкция и материалы Корпус - латунь CW617N (EN 12165), полученная методом горячей штамповки. Обеспечивает высокую плотность металла, стойкость к коррозии и механическим нагрузкам. Покрытие - гальваническое хромирование (никель-хром). Защищает от окисления, придаёт эстетичный вид, устойчиво к царапинам. Аксиальный штуцер - оснащён острыми уплотнительными рёбрами, которые при запрессовке врезаются в материал трубы, создавая герметичное и механически прочное соединение. Резьбовая часть - внутренняя трубная цилиндрическая резьба по ГОСТ 6357-81. Герметизация выполняется лентой ФУМ, полиамидной нитью, сантехническим льном или уплотнительной пастой. Гильза - приобретается отдельно (латунная надвижная гильза соответствующего диаметра), обеспечивает равномерный обжим трубы вокруг штуцера. Монтаж Со стороны трубы монтаж выполняется аксиальной запрессовкой: на трубу надевается надвижная гильза, конец трубы расширяется экспандером в три приёма с поворотом на 30°, штуцер вставляется в трубу, гильза надвигается пресс-инструментом. Со стороны резьбы соединение разъёмное: перед накручиванием на ответную наружную резьбу наносится уплотнительный материал. Рекомендуется не прикладывать чрезмерных усилий, чтобы не повредить резьбу. Совместимость с трубами Угольник совместим с полимерными трубами HILLMan® PE-Xa/Al/PE-RT, PE-Xa/EVOH, а также с трубами из PE-X и PE-RT других производителей при совпадении наружного диаметра и толщины стенки.
Подробнее
Угольники латунные

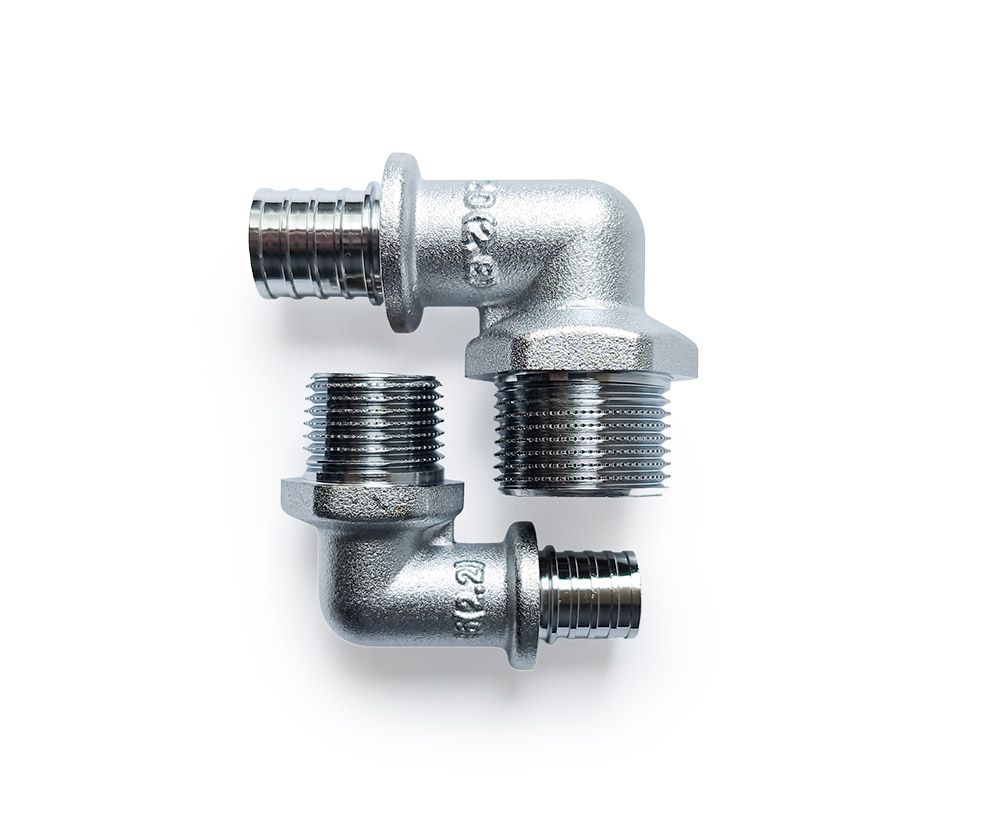

Угольник аксиальный с наружной резьбой
Угольник аксиальный с наружной резьбой HILLMan® предназначен для изменения направления трубопровода на 90° с одновременным переходом на резьбовое подключение. Он используется в системах отопления и водоснабжения там, где необходимо соединить полимерную трубу с оборудованием, имеющим внутреннюю резьбу: радиаторами, коллекторными группами, насосными узлами, запорной арматурой. Конструкция и материалы Корпус - латунь CW617N (EN 12165), полученная методом горячей штамповки. Обеспечивает высокую плотность металла, стойкость к коррозии и механическим нагрузкам. Покрытие - гальваническое хромирование (никель-хром). Защищает от окисления, придаёт эстетичный вид, устойчиво к царапинам при монтаже. Аксиальный штуцер - оснащён острыми уплотнительными рёбрами, которые при запрессовке врезаются в материал трубы, создавая герметичное и механически прочное соединение. Резьбовая часть - наружная трубная цилиндрическая резьба по ГОСТ 6357-81. Герметизация выполняется лентой ФУМ, полиамидной нитью, сантехническим льном или уплотнительной пастой. Гильза - приобретается отдельно (латунная надвижная гильза соответствующего диаметра), обеспечивает равномерный обжим трубы вокруг штуцера. Монтаж Со стороны трубы монтаж выполняется аксиальной запрессовкой: на трубу надевается надвижная гильза, конец трубы расширяется экспандером в три приёма с поворотом на 30°, штуцер вставляется в трубу, гильза надвигается пресс-инструментом. Со стороны резьбы соединение разъёмное: перед накручиванием на ответную внутреннюю резьбу наносится уплотнительный материал. Рекомендуется не прикладывать чрезмерных усилий, чтобы не повредить резьбу. Совместимость с трубами Угольник совместим с полимерными трубами HILLMan® PE-Xa/Al/PE-RT, PE-Xa/EVOH, а также с трубами из PE-X и PE-RT других производителей при совпадении наружного диаметра и толщины стенки.
Подробнее
Угольник меняет направление потока без снижения пропускной способности и без риска протечки на резьбе.
Угольники применяются в местах поворота трубопровода, позволяя обходить препятствия или подключать радиаторы и приборы. Латунный корпус устойчив к коррозии и выдерживает рабочее давление до 16 бар. Аксиальная технология соединения с трубой обеспечивает полное отсутствие внутренних зазоров и сужений, что критично для систем с постоянным напором. Номенклатура включает равносторонние угольники (аксиальные с обеих сторон), а также модели с наружной или внутренней цилиндрической резьбой (стандарт G) для перехода на резьбовые соединения. Монтаж производится с использованием специального инструмента и не требует сварки или пайки.
