Переход

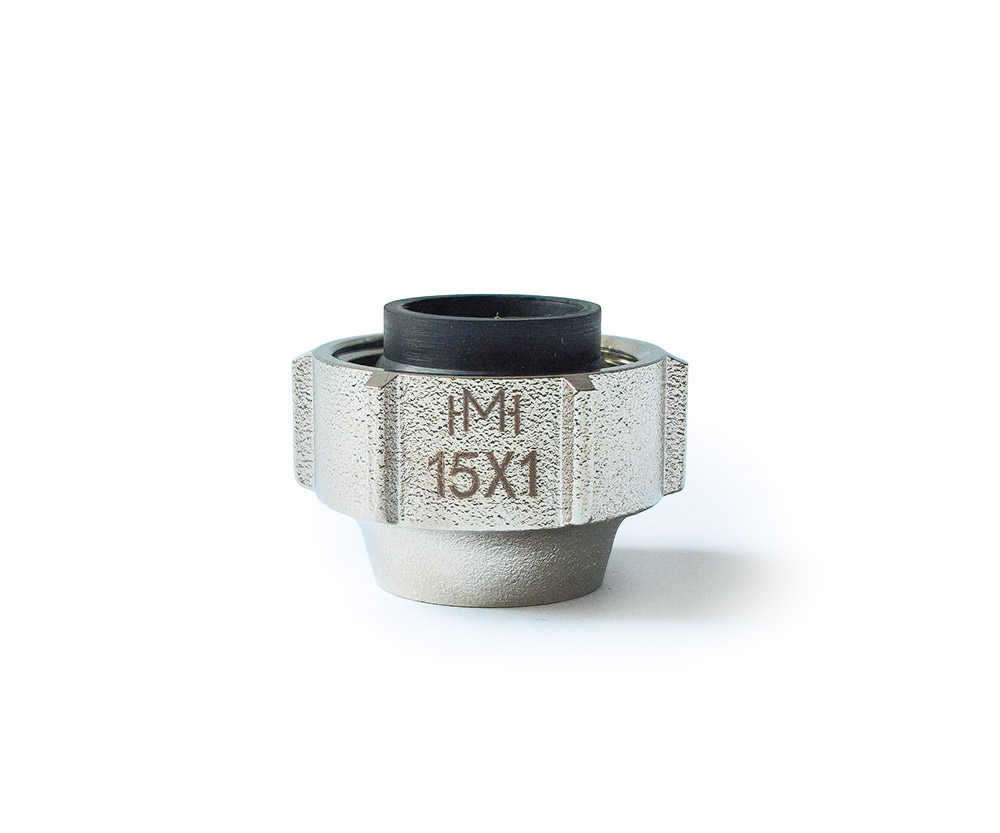

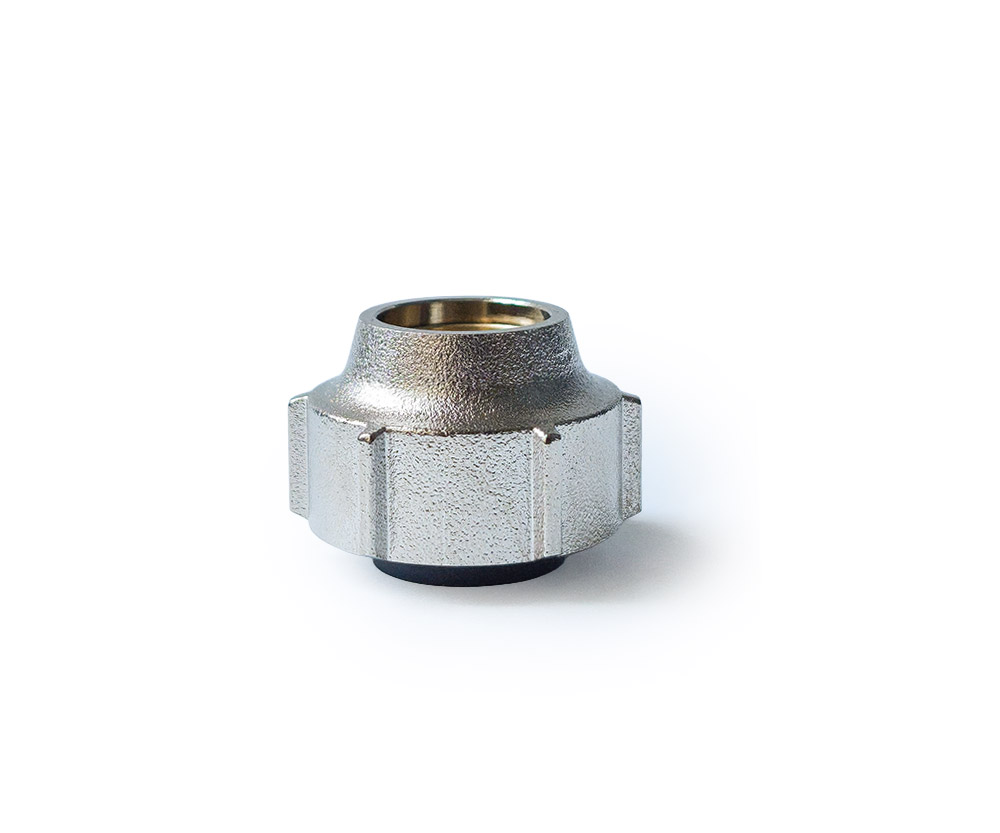

Резьбозажимное соединение для металлической трубки 15 мм - ¾"

Обжимной переход с медной или стальной трубки на евроконус

  • Латунь CW617N

Карточка товара: Резьбозажимное соединение для металлической трубки 15 мм - ¾»

Резьбозажимное соединение для металлической трубки 15 мм - ¾»
Где купить

Резьбозажимное соединение HM-C-RT1534 закрывает задачу подключения медных и нержавеющих трубок к коллекторным группам, распределительным гребёнкам и термостатическим клапанам с посадочным местом «евроконус» ¾». Это специализированная позиция для объектов, где часть разводки выполнена металлической трубкой 15 мм - типовой размер для радиаторных подводок, котельных обвязок и внутрипольных контуров. Фитинг не требует пайки, сварки или развальцовки: достаточно ровно отрезать трубку, надеть гайку и обжимное кольцо, вставить в корпус и затянуть.

Присоединение
обжимное под металлическую трубку 15 мм / накидная гайка ¾" (евроконус)
Номинальное давление
16 бар
Материал
латунь CW617N (корпус, гайка, обжимное кольцо), EPDM (уплотнение)
Совместимость
HILLMan® PE-Xa/Al/PE-RT, HILLMan® PE-Xa/EVOH
ТехПаспорт HILLMan Аксиальные фитинги из хромированной латуни
Отказное решениеСанитарно-гигиенический сертификат фитинги из хромированной латуни
Артикул Характеристика РРЦ
HM-C-RT1534 15мм 3/4" от 272 ₽
