Фитинг

Гильза надвижная

для аксиальных соединений

  • AISI 304
  • 16-32мм

Карточка товара: Гильза надвижная

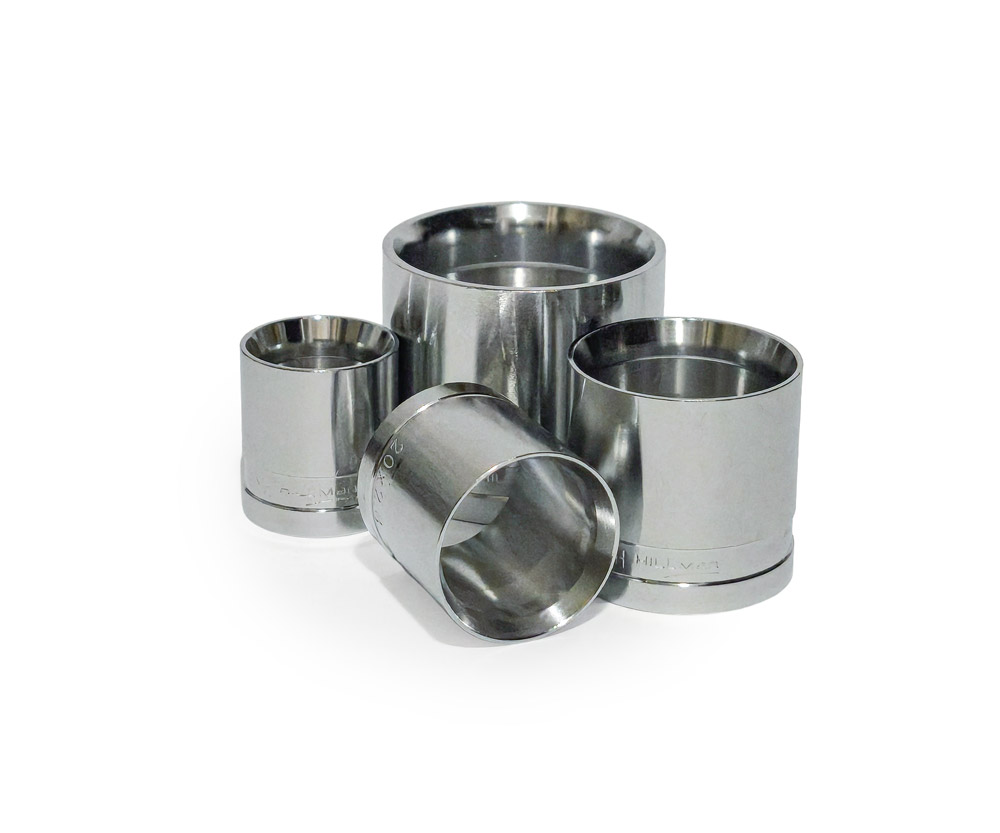

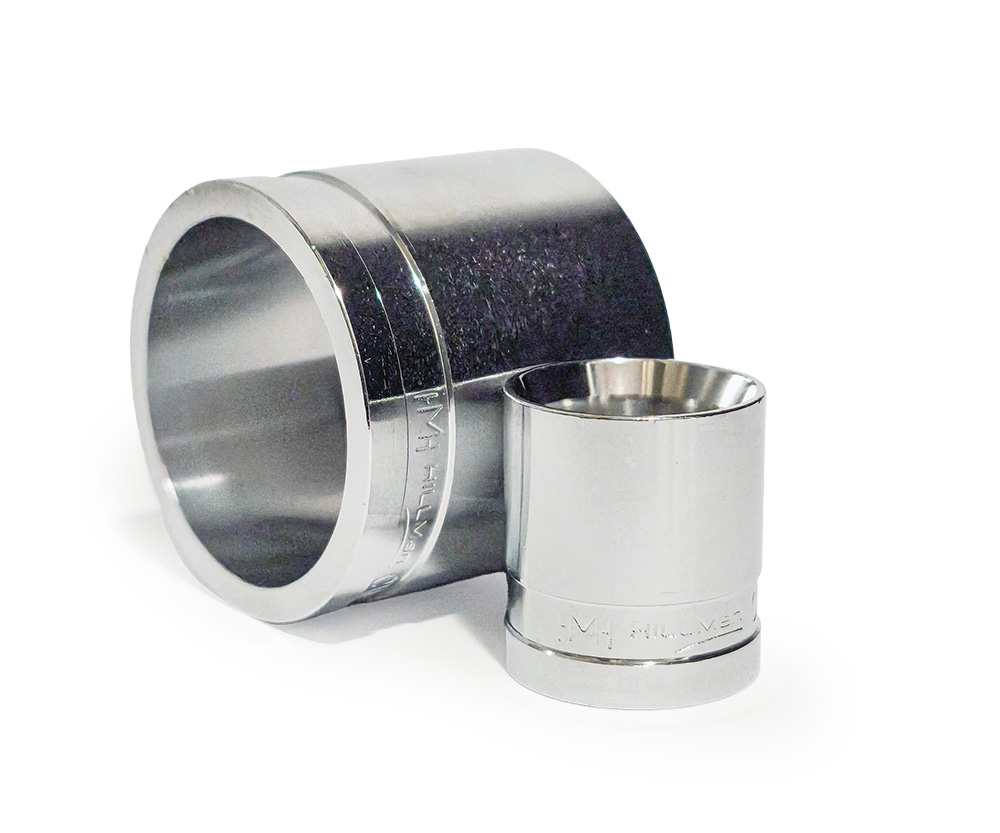

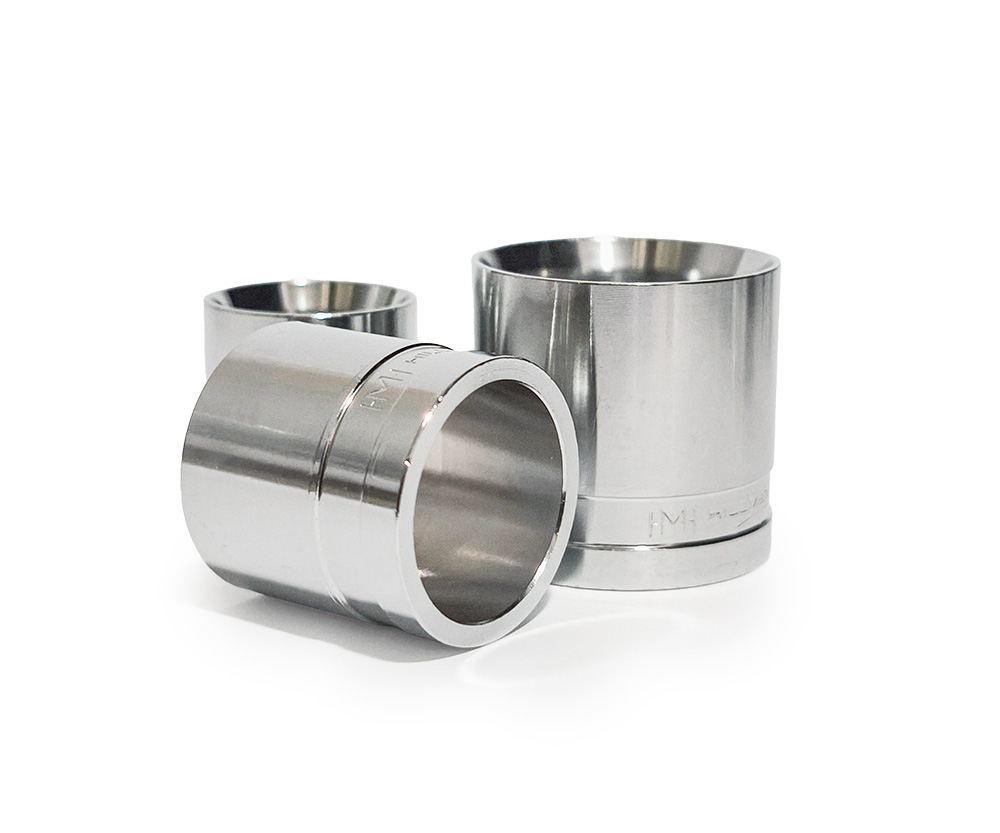

Гильза надвижная
Где купить

  • Надвижная гильза - обязательный элемент аксиального соединения. Она надевается на трубу до расширения, а после установки фитинга сдвигается в зону соединения и запрессовывается пресс-инструментом, плотно обжимая трубу вокруг штуцера. Уплотнительные рёбра штуцера врезаются в материал трубы, создавая неразъёмное и герметичное соединение.

    Материал и производство

    Гильзы изготавливаются из прутковой нержавеющей стали AISI 304 методом токарной обработки. Аустенитная сталь с содержанием хрома около 18 % и никеля около 8 % обеспечивает коррозионную стойкость в жёсткой воде, гликолевых растворах и влажной среде строительных конструкций. Отсутствие гальванических покрытий исключает риск их повреждения при замоноличивании.

    Токарная обработка гарантирует точный внутренний диаметр и равномерную толщину стенки гильзы, что критично для равномерного обжима трубы по всей окружности и исключения перекосов при запрессовке.

  • Монтаж

    Гильза надевается на трубу до её расширения. Торец трубы должен быть обрезан перпендикулярно оси, заусенцы удалены. После расширения трубы и установки фитинга гильза сдвигается в зону соединения и запрессовывается до полного обжатия. Запрессовка считается завершённой, когда гильза полностью надвинута, без зазоров и перекосов.

Материал
нержавеющая сталь AISI 304
Номинальное давление в составе соединения:
16 бар
Внешние габаритные размеры (ВхD)

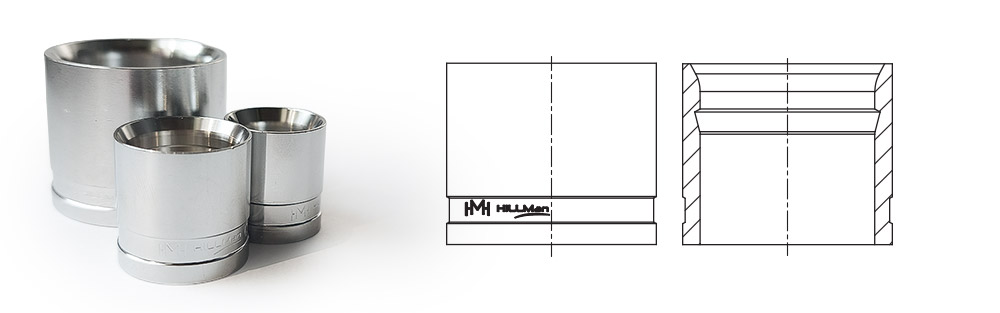

24х21мм (16х2,2-2,6мм), 25х25мм (20х2,8мм), 29х30мм (25х3,5мм), 34х39,5 (32х4,4)
ТехПаспорт HILLMan Аксиальные фитинги из нержавеющей стали
Отказное решениеСанитарно-гигиенический сертификат фитинги из нержавеющей стали
Артикул Характеристика РРЦ
HM-S-000016 Гильза надвижная 16мм от 98,69 ₽
HM-S-000020 Гильза надвижная 20мм от 113,15 ₽
HM-S-000025 Гильза надвижная 25мм от 170,93 ₽
HM-S-000032 Гильза надвижная 32мм от 327,60 ₽
