Угольники

Угольник аксиальный с наружной резьбой

Поворот на 90° с переходом на наружную трубную резьбу

  • Нержавеющая сталь AISI 304
  • Аксиальная запрессовка
  • Поворот трубопровода

Карточка товара: Угольник аксиальный с наружной резьбой

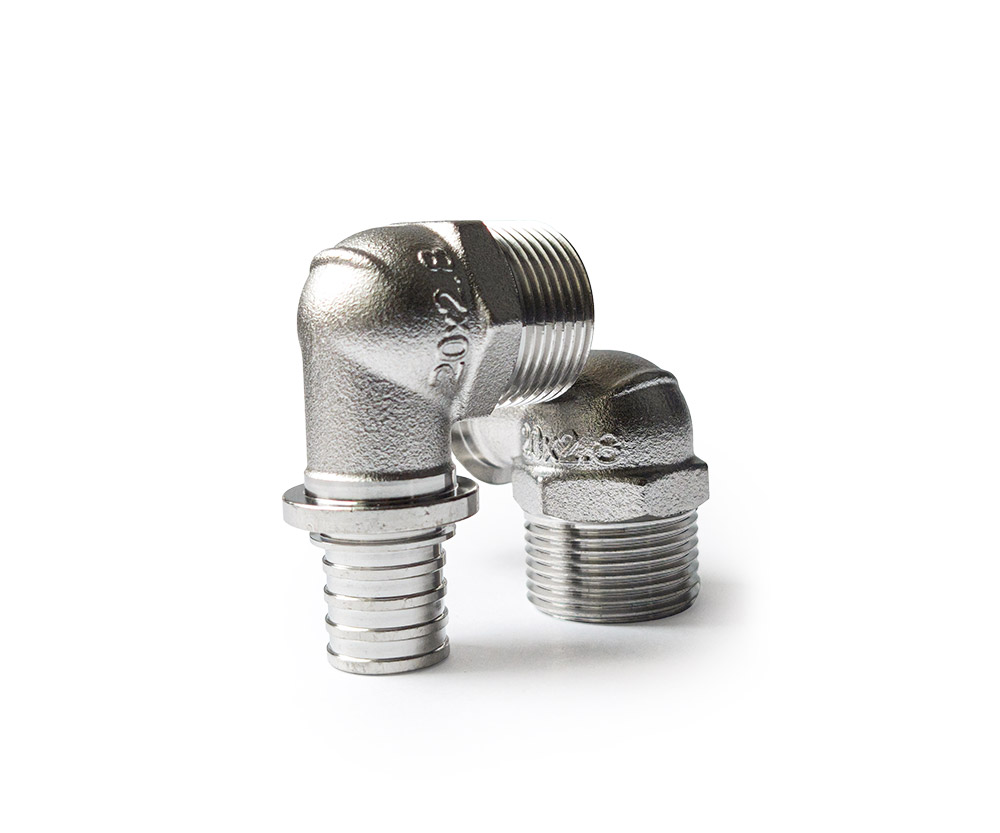

Угольник аксиальный с наружной резьбой
Где купить

Угольник аксиальный с наружной резьбой HILLMan® предназначен для изменения направления трубопровода на 90° с одновременным переходом на резьбовое подключение. Он используется в системах отопления и водоснабжения там, где необходимо соединить полимерную трубу с оборудованием, имеющим внутреннюю резьбу: радиаторами, коллекторными группами, насосными узлами, запорной арматурой.

Конструкция и материалы

  • Корпус - нержавеющая сталь AISI 304 Обеспечивает высокую плотность металла, стойкость к коррозии и механическим нагрузкам.

  • Аксиальный штуцер - оснащён острыми уплотнительными рёбрами, которые при запрессовке врезаются в материал трубы, создавая герметичное и механически прочное соединение.

  • Резьбовая часть - наружная трубная цилиндрическая резьба по ГОСТ 6357-81. Герметизация выполняется лентой ФУМ, полиамидной нитью, сантехническим льном или уплотнительной пастой.

  • Гильза - приобретается отдельно (латунная надвижная гильза соответствующего диаметра), обеспечивает равномерный обжим трубы вокруг штуцера.

Монтаж Со стороны трубы монтаж выполняется аксиальной запрессовкой: на трубу надевается надвижная гильза, конец трубы расширяется экспандером в три приёма с поворотом на 30°, штуцер вставляется в трубу, гильза надвигается пресс-инструментом. Со стороны резьбы соединение разъёмное: перед накручиванием на ответную внутреннюю резьбу наносится уплотнительный материал. Рекомендуется не прикладывать чрезмерных усилий, чтобы не повредить резьбу.

Совместимость с трубами Угольник совместим с полимерными трубами HILLMan® PE-Xa/Al/PE-RT, PE-Xa/EVOH,

Присоединение:
аксиальное под трубу / наружная резьба G
Материал корпуса:
нержавеющая сталь AISI 304
ТехПаспорт HILLMan Аксиальные фитинги из нержавеющей стали
Отказное решение ФитингиСанитарно-гигиенический сертификат фитинги из нержавеющей стали
Артикул Характеристика РРЦ
HM-S-L1612M 16x1/2" от 440,83 ₽
HM-S-L2012M 20x1/2" от 543,83 ₽
HM-S-L2034M 20x3/4" от 693,79 ₽
HM-S-L2534M 25x3/4" от 854,43 ₽
