Резьбозажимные соединения
Резьбозажимные соединения - это переходные элементы, замыкающие аксиальную систему на резьбовую арматуру: коллекторные группы, радиаторные узлы, смесительные гребёнки, насосные группы и металлические трубопроводы. Конструктивно это фитинг, у которого с одной стороны - аксиальный штуцер с надвижной гильзой под полимерную трубу, с другой - накидная гайка с конусным или плоским уплотнением.
Резьбозажимные соединения

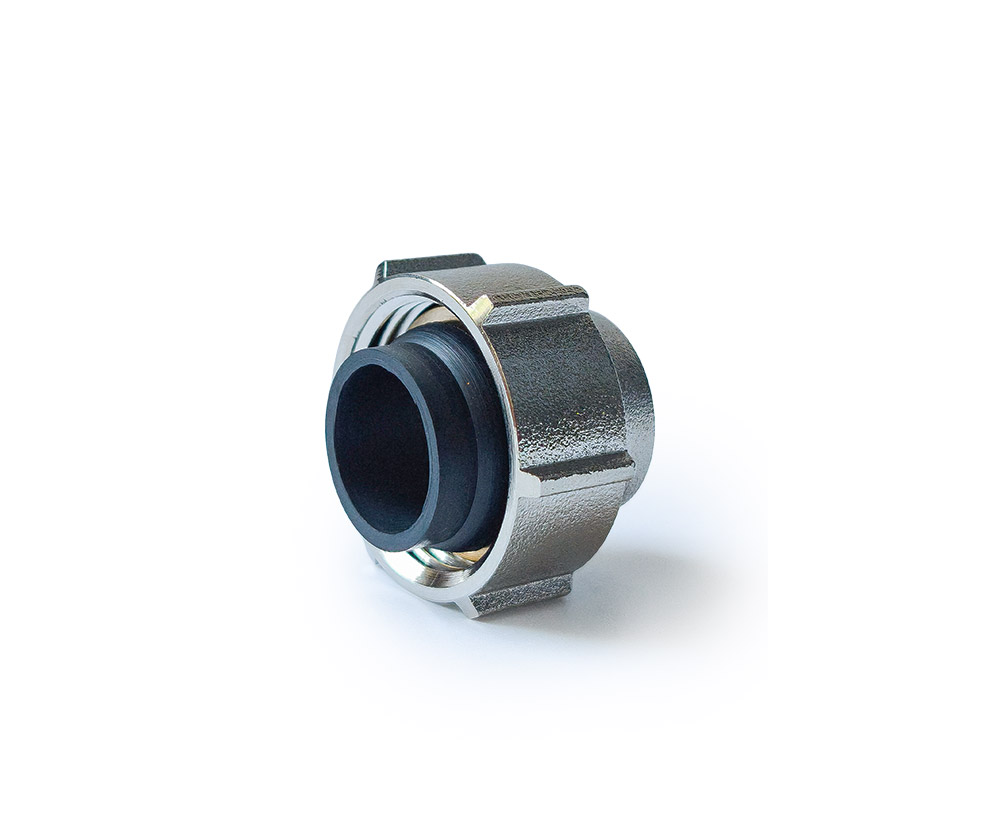

Резьбозажимное соединение для металлической трубки 15 мм - ¾»
Резьбозажимное соединение HM-C-RT1534 закрывает задачу подключения медных и нержавеющих трубок к коллекторным группам, распределительным гребёнкам и термостатическим клапанам с посадочным местом «евроконус» ¾". Это специализированная позиция для объектов, где часть разводки выполнена металлической трубкой 15 мм - типовой размер для радиаторных подводок, котельных обвязок и внутрипольных контуров. Фитинг не требует пайки, сварки или развальцовки: достаточно ровно отрезать трубку, надеть гайку и обжимное кольцо, вставить в корпус и затянуть.
Подробнее
Резьбозажимные соединения
Резьбозажимное соединение под евроконус 16,2×2,6 - ¾»
Резьбозажимное соединение HM-C-R162634EK решает задачу перехода с толстостенной полимерной трубы 16,2×2,6 мм на резьбовой стандарт «евроконус» ¾". Это посадочный размер, принятый на коллекторных группах HILLMan®, распределительных гребёнках, насосно-смесительных узлах и термостатических клапанах. Аксиальный хвостовик с острыми уплотнительными рёбрами обеспечивает механический захват трубы без клея, сварки и уплотнительных колец внутри обжимной зоны. Со стороны резьбы применено конусное уплотнение с кольцом из этилен-пропиленового эластомера EPDM - при затяжке накидной гайки конус деформирует кольцо, создавая самоуплотняющееся соединение, не требующее ФУМ-ленты или полиамидной нити.
Подробнее
Резьбозажимные соединения

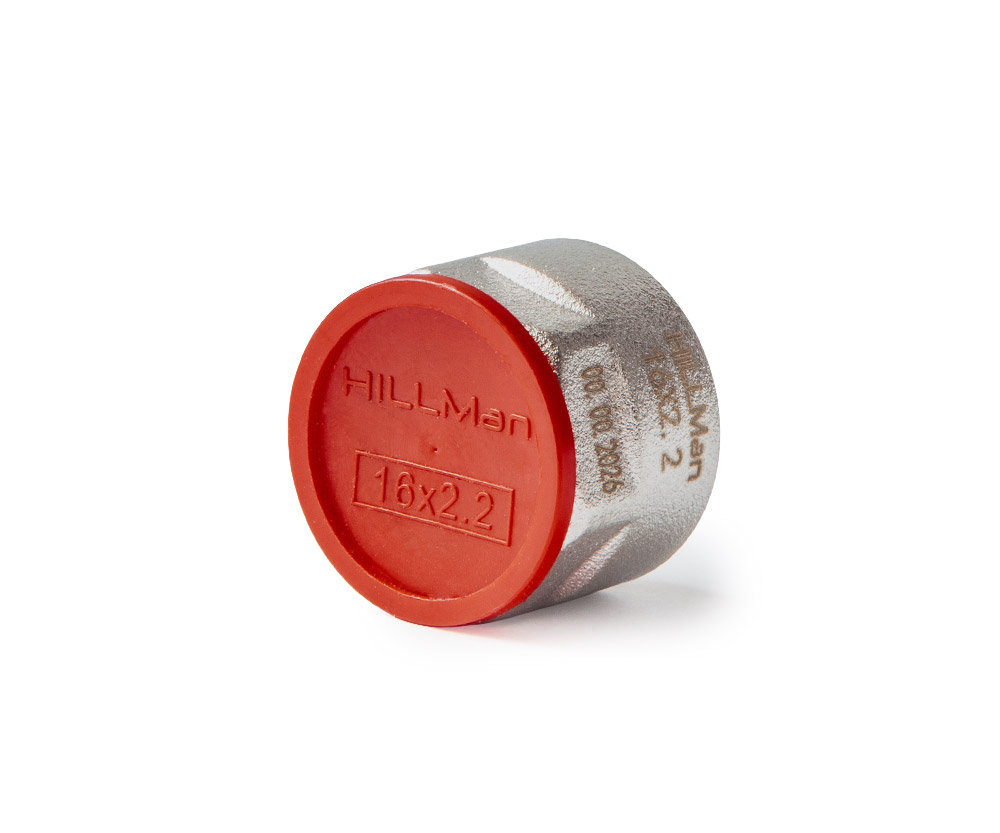

Резьбозажимное соединение под евроконус 16×2,2 - ¾»
Резьбозажимное соединение HM-C-R162234EK адаптировано под трубу с номинальным наружным диаметром 16 мм и толщиной стенки 2,2 мм - один из самых распространённых типоразмеров в системах тёплого пола и радиаторной лучевой разводки. Со стороны трубы фитинг реализует неразъёмное аксиальное соединение: после трёхстадийного расширения полимер надвигается на штуцер с острыми уплотнительными рёбрами, а надвижная гильза формирует равномерный радиальный обжим. Со стороны резьбы - накидная гайка ¾" с внутренним конусом и уплотнительным кольцом EPDM, образующая герметичный стык при затяжке без ФУМ-ленты, пасты или нити.
Подробнее
Резьбозажимные соединения

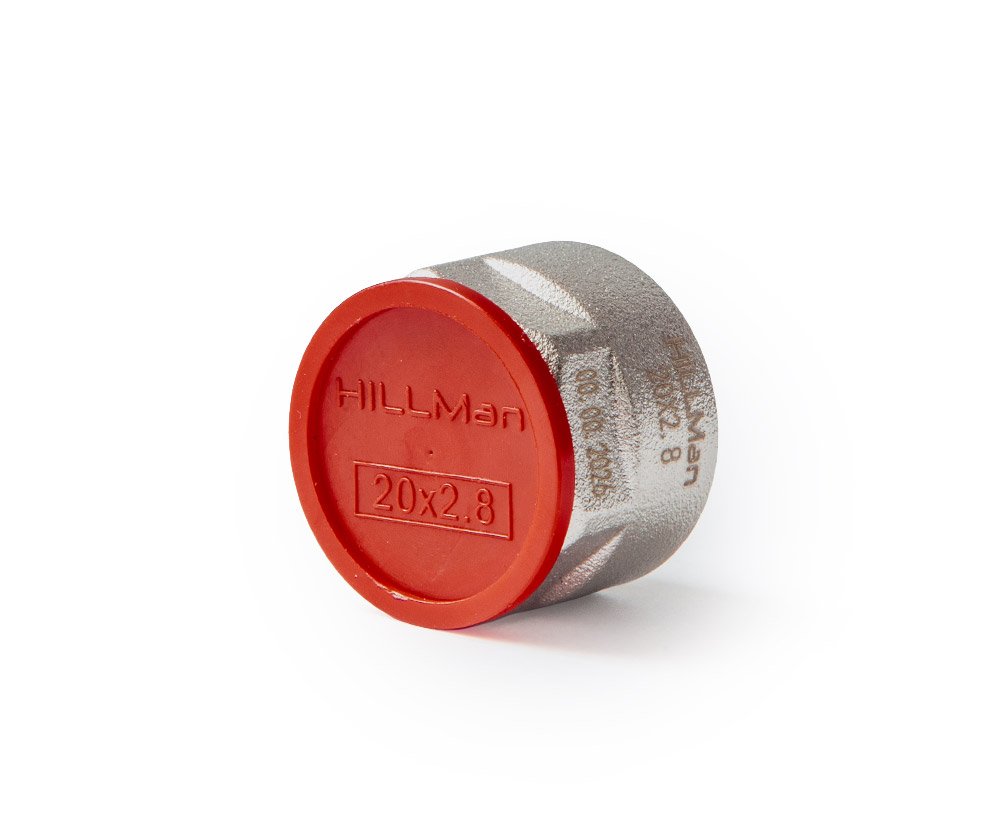

Резьбозажимное соединение под евроконус 20×2,8 - ¾»
Резьбозажимное соединение HM-C-R202834EK разработано для труб с наружным диаметром 20 мм и толщиной стенки 2,8 мм - типоразмера, широко применяемого в магистральных участках тёплого пола и радиаторной лучевой разводки. Фитинг объединяет два типа соединений: неразъёмное аксиальное со стороны трубы и обслуживаемое конусное со стороны резьбы. Аксиальный хвостовик с острыми уплотнительными рёбрами после надвижки гильзы образует механический захват полимера без клея и сварки. Накидная гайка с внутренним конусом и уплотнительным кольцом EPDM при затяжке формирует герметичный стык, не требующий дополнительных уплотнителей.
Подробнее
