Переходы аксиальные из хромированной латуни

Фитинги для соединения труб разных диаметров и перехода на резьбовое подключение с сохранением полного прохода

  • Латунь CW617N
  • Хромированное покрытие
  • Переходные муфты
  • Накидная гайка

Переходы латунные

Переходы из хромированной латуни HILLMan® предназначены для соединения труб разных диаметров в прямолинейных участках трубопровода, а также для перехода с аксиального соединения на резьбовое подключение с использованием накидной гайки под плоскую прокладку. Корпуса изготовлены из горячештампованной латуни CW617N с гальваническим хромированным покрытием, устойчивым к коррозии и механическим повреждениям. Ассортимент включает два основных типа: переходные аксиальные муфты для стыковки труб разных диаметров (например, 20×16, 25×20) и переходники с накидной гайкой под плоскую прокладку (G 1/2", G 3/4", G 1") для подключения к радиаторам, коллекторам и арматуре с соответствующим типом уплотнения. Все соединения выполняются аксиальной запрессовкой со стороны трубы и обеспечивают неразъёмную герметичность без заужения внутреннего прохода. Применяются при реконфигурации систем, ремонте и переходе на другие типоразмеры труб.

Переходы латунные

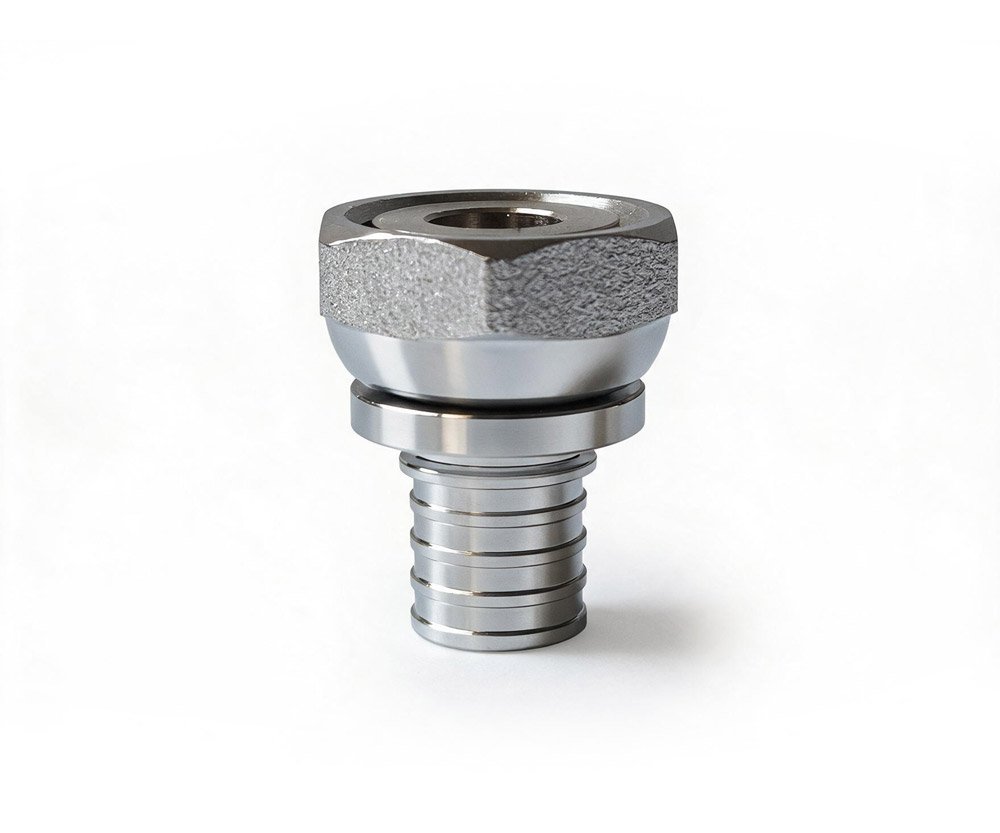

Переходник с накидной гайкой под плоскую прокладку
Переходы латунные

Переходник с накидной гайкой под плоскую прокладку

Переходник с накидной гайкой под плоскую прокладку HILLMan® - это фитинг для быстрого и герметичного подключения трубопровода к радиаторам, коллекторам, счётчикам, фильтрам и другой арматуре, имеющей ответную резьбу с плоским уплотнением. Накидная гайка позволяет присоединить трубу без использования дополнительных подмоточных материалов: герметизация достигается обжатием плоской прокладки между торцевыми поверхностями. Конструкция и материалы Корпус - в латунном исполнении: латунь CW617N (EN 12165), полученная методом горячей штамповки, с гальваническим хромированным покрытием (никель-хром).  Аксиальный штуцер - оснащён острыми уплотнительными рёбрами, которые при запрессовке врезаются в материал трубы, обеспечивая неразъёмное и герметичное соединение. Накидная гайка - трубная цилиндрическая резьба по ГОСТ 6357-81, из того же материала, что и корпус. Плоская прокладка - EPDM, устойчива к горячей воде и гликолевым растворам. Гильза - приобретается отдельно (латунная или стальная надвижная гильза соответствующего диаметра). Монтаж Со стороны трубы монтаж выполняется аксиальной запрессовкой: на трубу надевается надвижная гильза, конец трубы расширяется экспандером в три приёма с поворотом на 30°, штуцер вставляется в трубу, гильза надвигается пресс-инструментом. Со стороны резьбы фитинг подключается накидной гайкой к ответной резьбе оборудования. Плоская прокладка сжимается между торцами, создавая герметичное соединение. Дополнительные уплотнители на резьбе не требуются. Совместимость с трубами Переходник совместим с полимерными трубами HILLMan® PE-Xa/Al/PE-RT, PE-Xa/EVOH, а также с трубами из PE-X и PE-RT других производителей при точном совпадении наружного диаметра и толщины стенки.
Подробнее

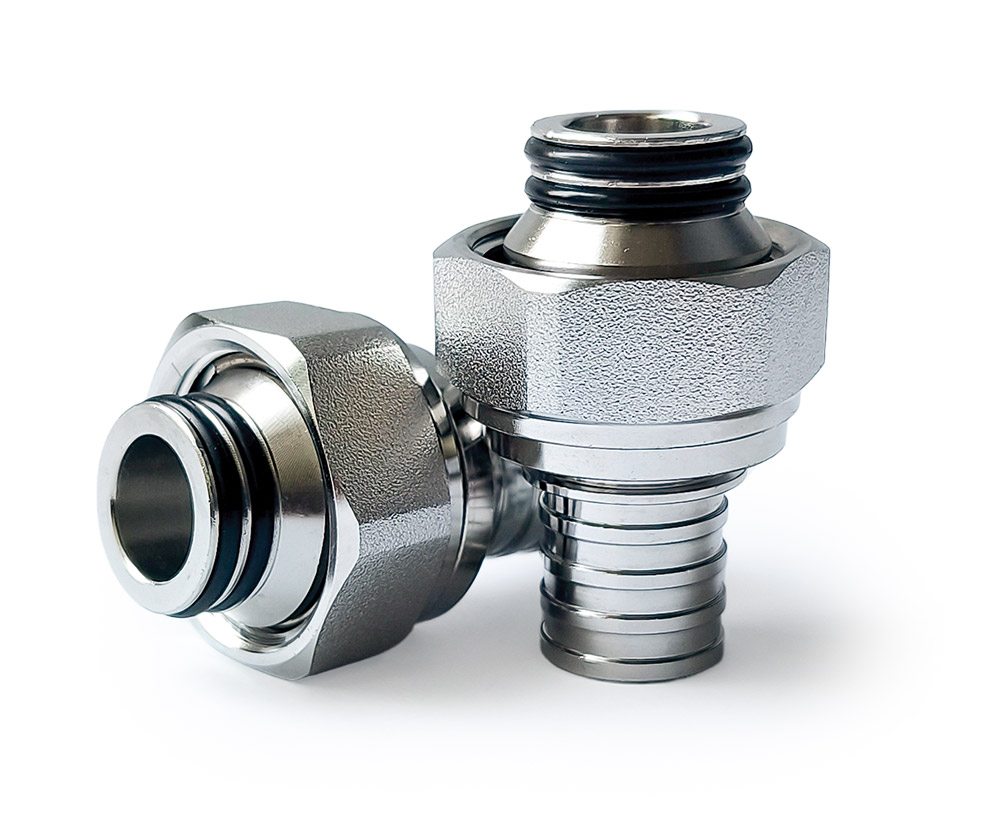

Переходник с накидной гайкой под стандарт «евроконус»
Переходы латунные

Переходник с накидной гайкой под стандарт «евроконус»

Переходник с накидной гайкой под стандарт «евроконус» HILLMan® - фитинг для быстрого и надёжного присоединения трубы к оборудованию, оснащённому ответной частью «евроконус». В отличие от резьбозажимного соединения, здесь используется накидная гайка, которая при затяжке прижимает уплотнительные элементы к конусной поверхности, создавая герметичный стык. Двойное уплотнение усиливает надёжность и компенсирует незначительные неровности ответных поверхностей. Конструкция и материалы Корпус - латунь CW617N (EN 12165), полученная методом горячей штамповки. Высокая плотность, отсутствие раковин и микропор. Покрытие - хромирование (никель-хром). Защищает от коррозии, придаёт эстетичный вид. Аксиальный штуцер - для неразъёмного соединения с трубой после запрессовки. Накидная гайка - трубная цилиндрическая резьба по ГОСТ 6357-81. Обеспечивает равномерное прижатие уплотнений. Двойное уплотнение - коническое кольцо EPDM и 2 прокладки, работающие совместно для максимальной герметичности. Гильза - приобретается отдельно (латунная надвижная гильза соответствующего диаметра). Монтаж Со стороны трубы выполняется аксиальная запрессовка: на трубу надевается надвижная гильза, конец трубы расширяется экспандером в три приёма с поворотом на 30°, штуцер вставляется в трубу, гильза надвигается пресс-инструментом. Со стороны резьбы переходник подключается накидной гайкой к ответной части «евроконус». При затяжке гайки двойное уплотнение сжимается между конусными поверхностями, создавая герметичное соединение. Дополнительные уплотнители не требуются. Совместимость с трубами Переходник совместим с полимерными трубами HILLMan® PE-Xa/Al/PE-RT, PE-Xa/EVOH, а также с трубами из PE-X и PE-RT других производителей при точном совпадении наружного диаметра и толщины стенки.
Подробнее

Переходной фитинг стыкует трубы разных диаметров или переходит на резьбу без потери пропускной способности и без дополнительных переходных элементов

Подробное описание и факты подкатегории:

Переходы - это специализированные фитинги, обеспечивающие плавное изменение диаметра трубопровода или переход с аксиального соединения на резьбовое подключение с плоским уплотнением или под стандарт "евроконус". Они применяются в местах, где требуется соединить трубы разных наружных диаметров (например, магистраль 25 мм с ответвлением 16 мм) или подключить оборудование (например, радиаторы, коллекторы, счётчики).

Накидная гайка позволяет быстро и герметично присоединить трубопровод без использования ФУМ-ленты на резьбе - герметизация обеспечивается сжатием прокладки.
