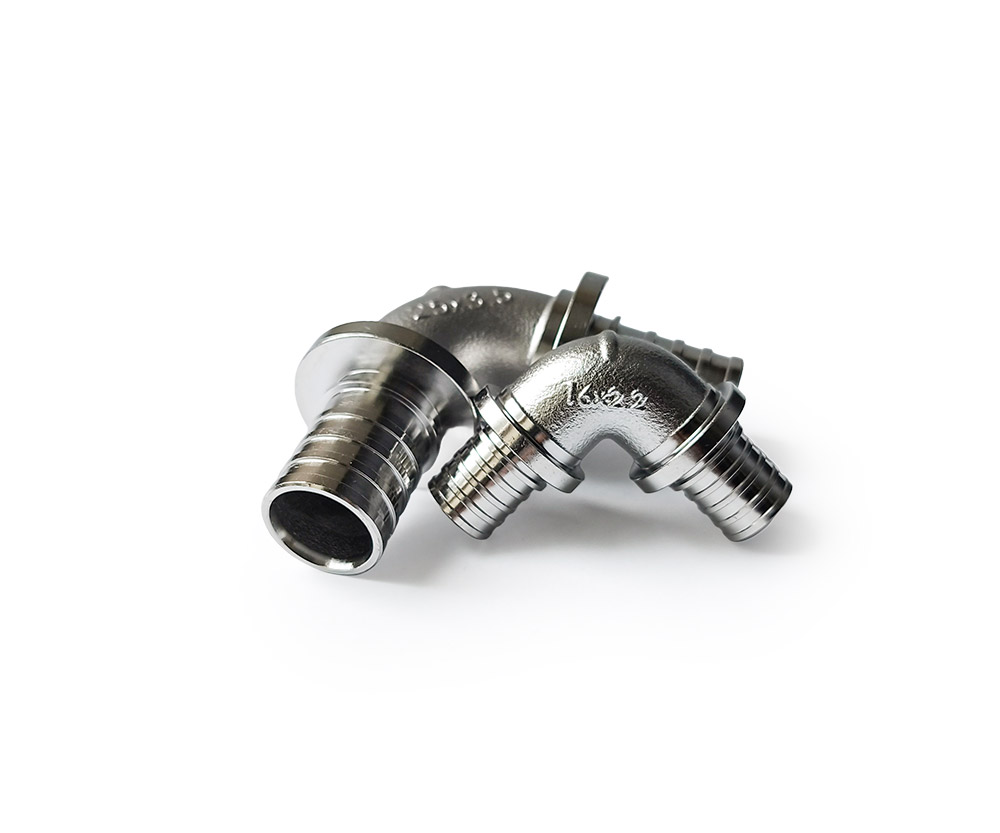

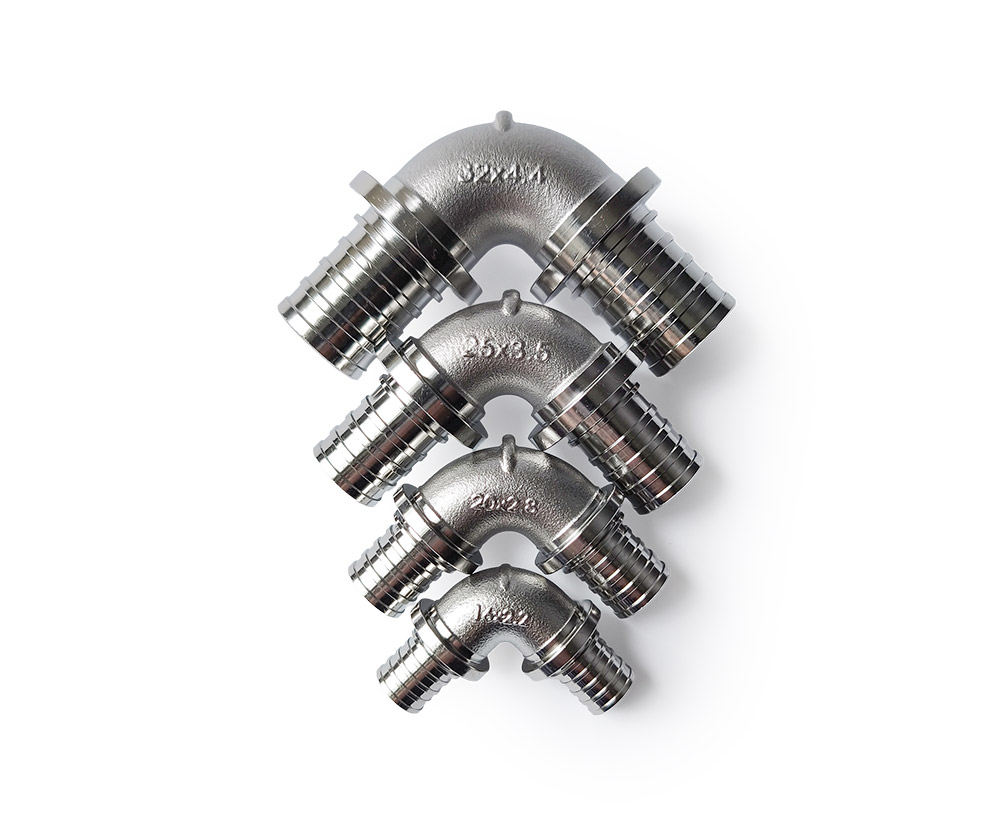

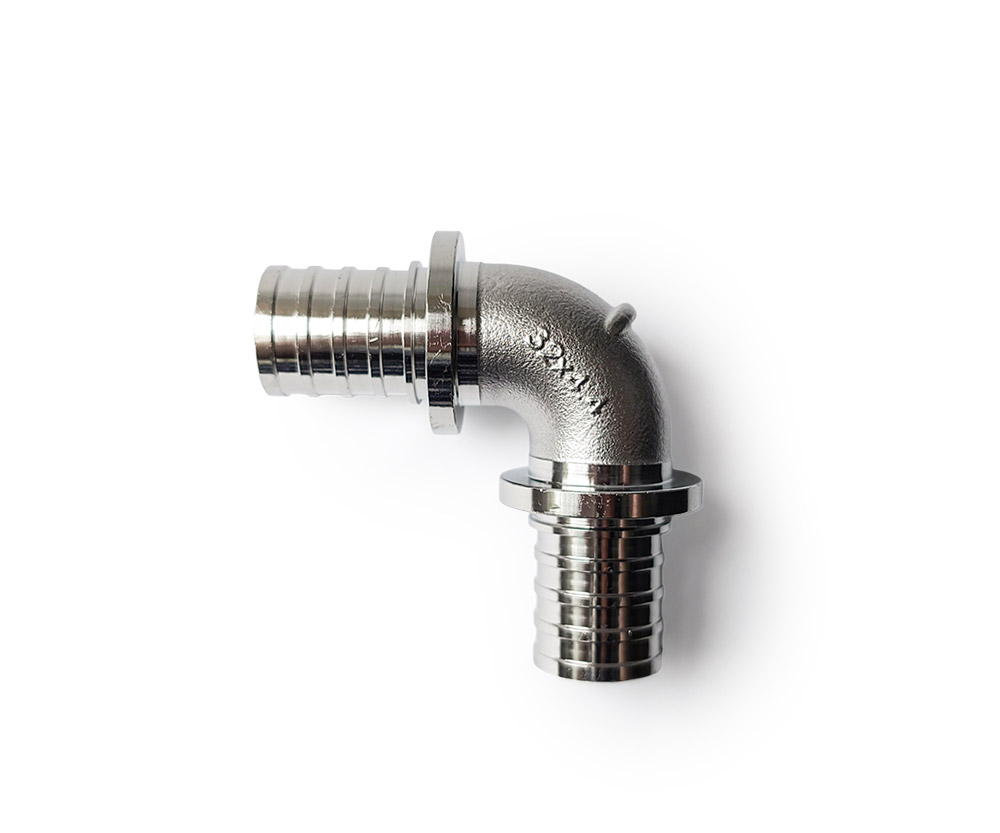

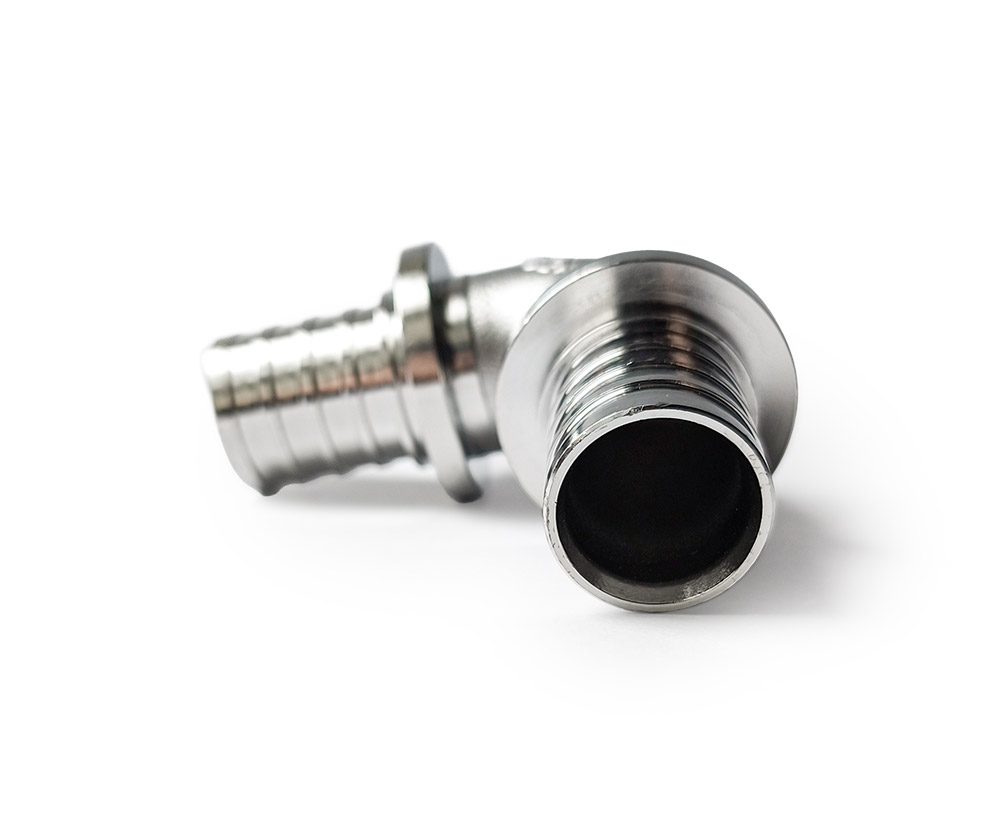

Угольник аксиальный равносторонний

Равносторонний аксиальный угольник HILLMan® - это фитинг для изменения направления трубопровода на 90° в системах холодного и горячего водоснабжения, отопления и тёплых полов. Он соединяет две трубы одного диаметра без применения резьбы, сварки или клея: с обеих сторон расположены аксиальные штуцеры с уплотнительными рёбрами, на которые монтируются трубы.

Конструкция и материалы

• Корпус - нержавеющая сталь AISI 304. Высокая плотность металла, отсутствие раковин и микропор.

• Уплотнительные рёбра штуцеров - острые кромки, которые при запрессовке врезаются в материал трубы, создавая механическую фиксацию и герметичность.

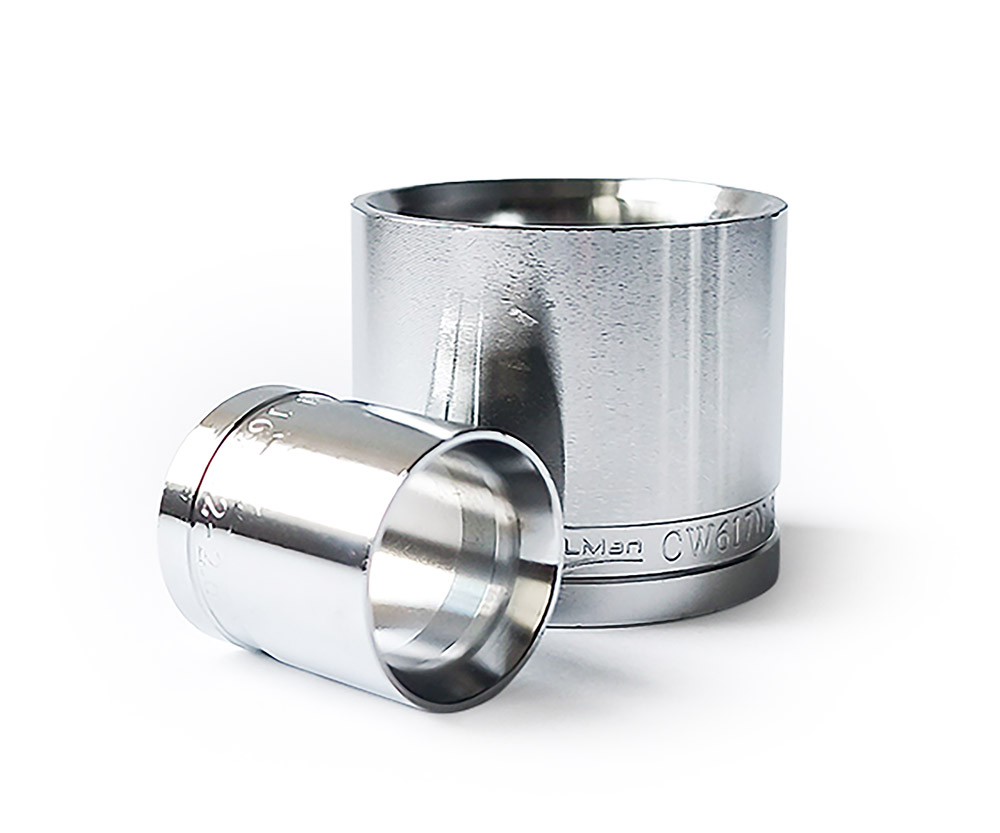

• Гильзы - не входят в комплект, приобретаются отдельно (латунные надвижные гильзы HM-000016…000032). Обеспечивают равномерный обжим трубы по всей окружности.

Принцип монтажа На каждую трубу надевается надвижная гильза соответствующего диаметра. Конец трубы расширяется ручным или электрическим экспандером в три приёма с поворотом на 30°. Штуцер угольника вставляется в расширенную трубу до упора, затем гильза надвигается пресс-инструментом до полного обжатия. В результате труба плотно обжимается вокруг штуцера, а уплотнительные рёбра врезаются в полимер. Соединение становится неразъёмным, герметичным и не требует обслуживания.
