Угольник аксиальный настенный с внутренней резьбой

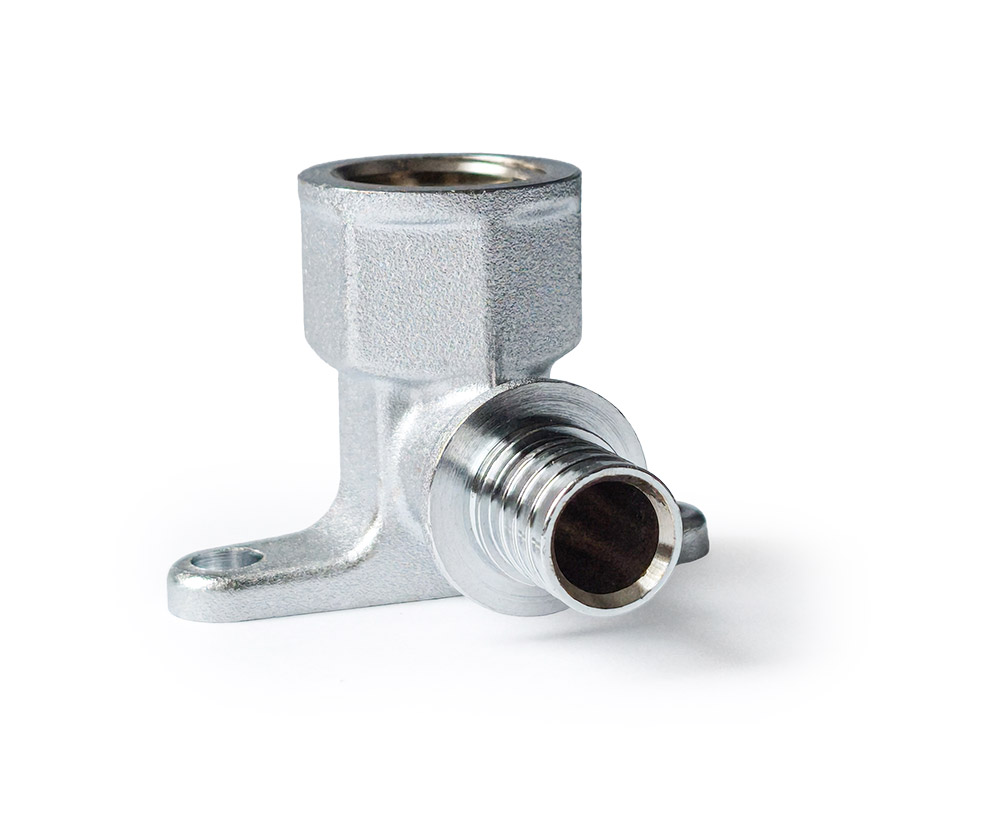

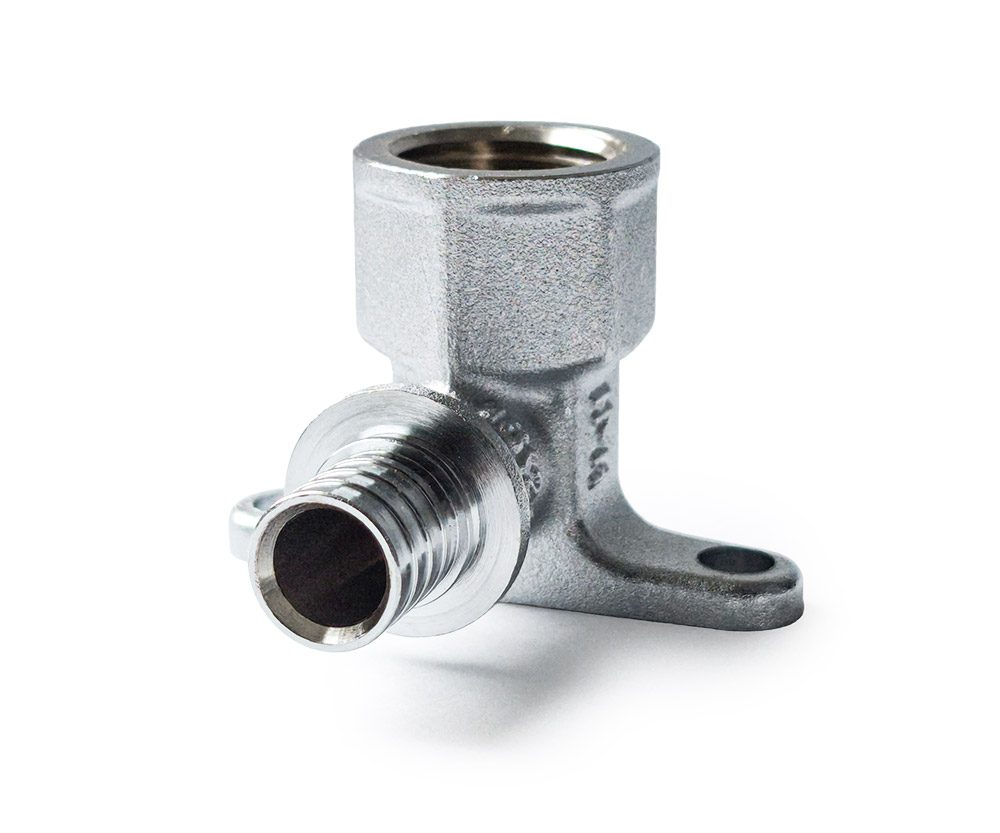

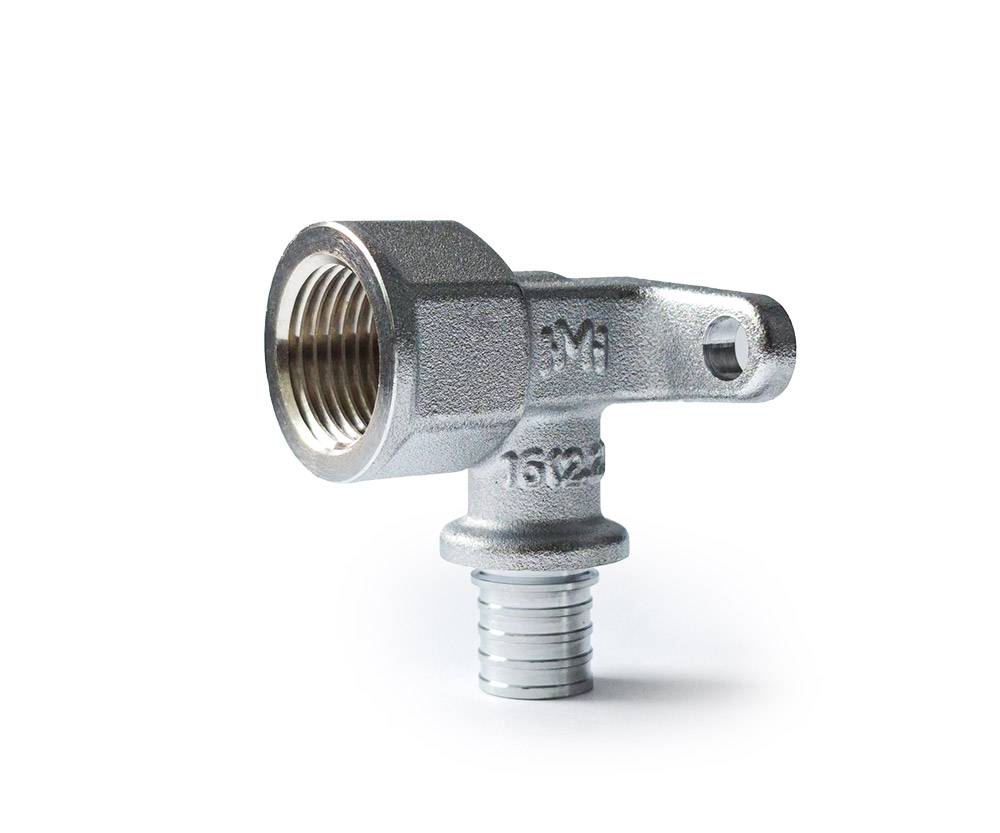

Угольник аксиальный настенный с внутренней резьбой HILLMan® - специализированный фитинг для аккуратного и надёжного подключения отопительных приборов и полотенцесушителей при скрытой разводке труб. Его конструкция позволяет вывести резьбовое присоединение точно на уровне чистовой стены, а крепёжный фланец фиксирует положение угольника и исключает передачу нагрузок от прибора на трубопровод.

Конструкция и материалы

• Корпус - латунь CW617N (EN 12165), полученная методом горячей штамповки. Высокая плотность металла, стойкость к коррозии и механическим нагрузкам.

• Покрытие - гальваническое хромирование (никель-хром). Защищает от окисления, придаёт эстетичный вид, устойчиво к царапинам при монтаже.

• Удлинённое плечо - обеспечивает необходимый вылет резьбовой части от стены для корректного подключения прибора.

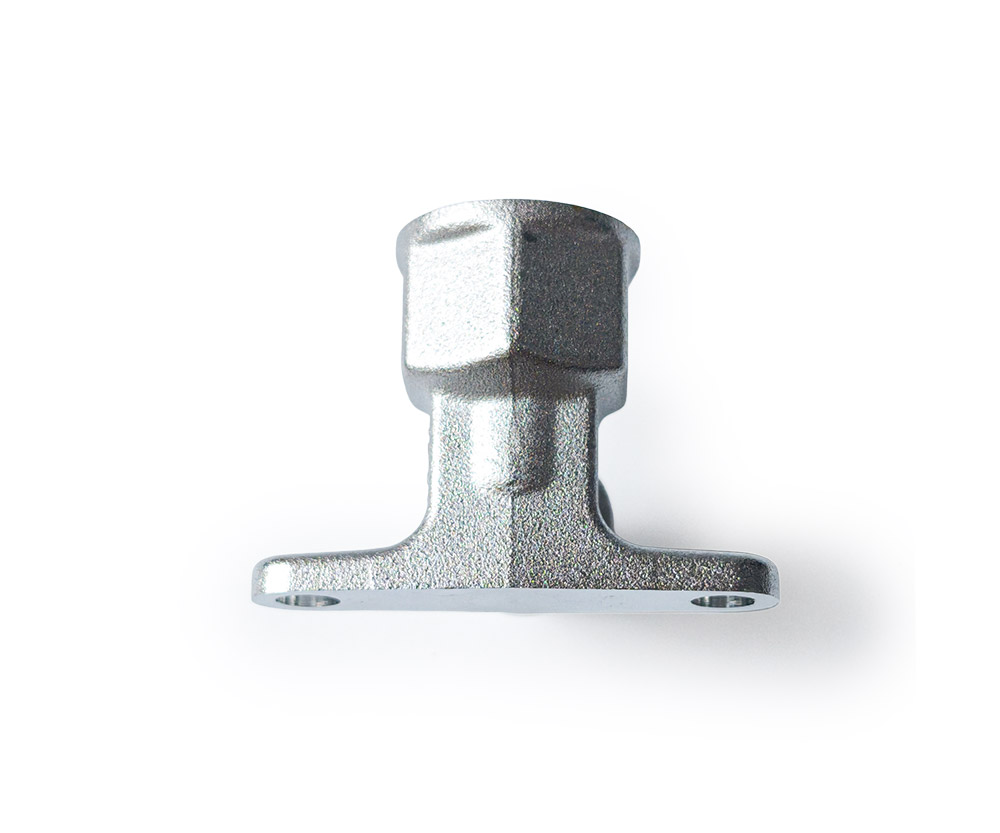

• Крепёжный фланец - позволяет зафиксировать угольник на стене или монтажной планке, обеспечивая стабильное положение и компенсируя нагрузки.

• Аксиальный штуцер - с острыми уплотнительными рёбрами для надёжного обжима трубы.

• Резьбовая часть - внутренняя трубная цилиндрическая резьба по ГОСТ 6357-81. Герметизация выполняется лентой ФУМ, полиамидной нитью, сантехническим льном или уплотнительной пастой.

• Гильза - приобретается отдельно (латунная надвижная гильза соответствующего диаметра).

Монтаж Со стороны трубы монтаж выполняется аксиальной запрессовкой: на трубу надевается надвижная гильза, конец трубы расширяется экспандером в три приёма с поворотом на 30°, штуцер вставляется в трубу, гильза надвигается пресс-инструментом. Угольник фиксируется на стене через крепёжный фланец до или после подключения трубы (в зависимости от последовательности работ). Резьбовое соединение с прибором выполняется после завершения отделочных работ, с применением стандартных уплотнительных материалов.

Совместимость с трубами Угольник совместим с полимерными трубами HILLMan® PE-Xa/Al/PE-RT, PE-Xa/EVOH, а также с трубами из PE-X и PE-RT других производителей при совпадении наружного диаметра и толщины стенки.
