Коллекторные группы для тёплого пола HILLMan® (с расходомерами)

Коллекторные группы для тёплого пола с расходомерами - это специализированные узлы, обеспечивающие подачу теплоносителя в каждую петлю напольного отопления. Ключевая задача - гидравлическая балансировка контуров с разной длиной и гидравлическим сопротивлением, чтобы обеспечить равномерный прогрев всех помещений.

Конструкция и материалы:

Узел состоит из двух параллельных коллекторов - подающего и обратного - изготовленных из нержавеющей стали AISI 304. Корпуса расходомеров и термостатических клапанов также выполнены из нержавеющей стали AISI 304. Воздухоотводчики, дренажные клапаны и концевые заглушки - из латуни CW617N с никелированным покрытием. Уплотнительные кольца соединителей и прокладки золотников клапанов - из EPDM, устойчивого к горячей воде и гликолевым растворам. Пружины ротаметров - из нержавеющей стали AISI 304. Защитно-регулировочные колпачки - из ABS-пластика.

Расходомеры (ротаметры):

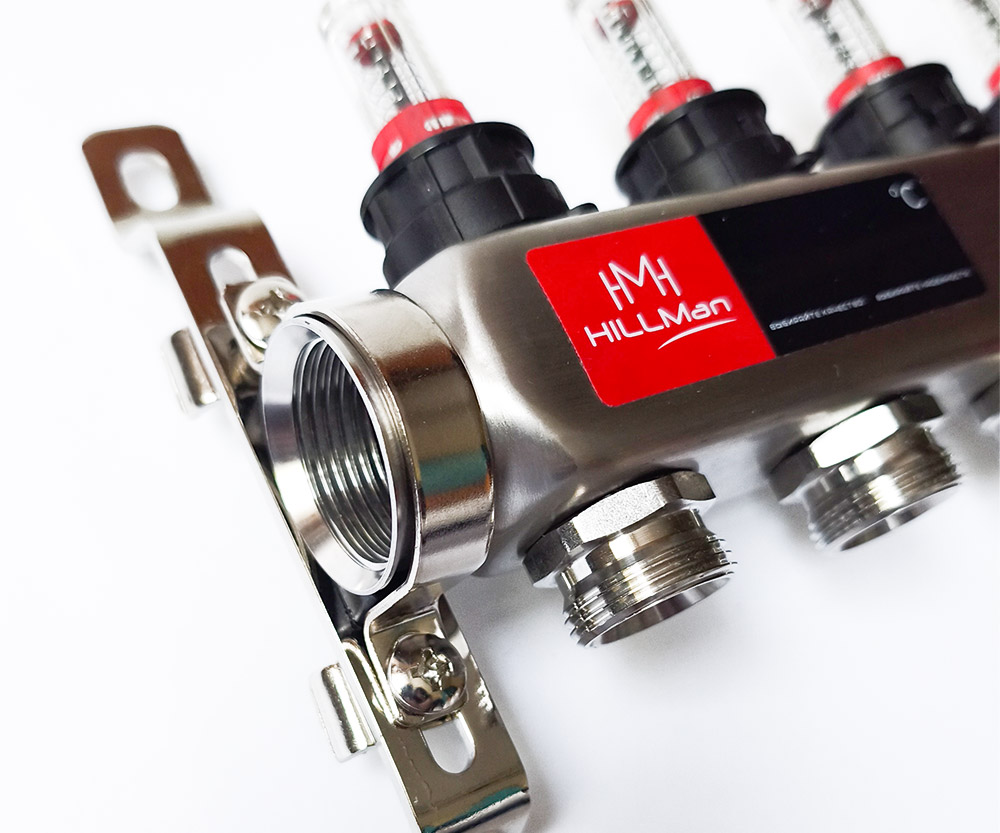

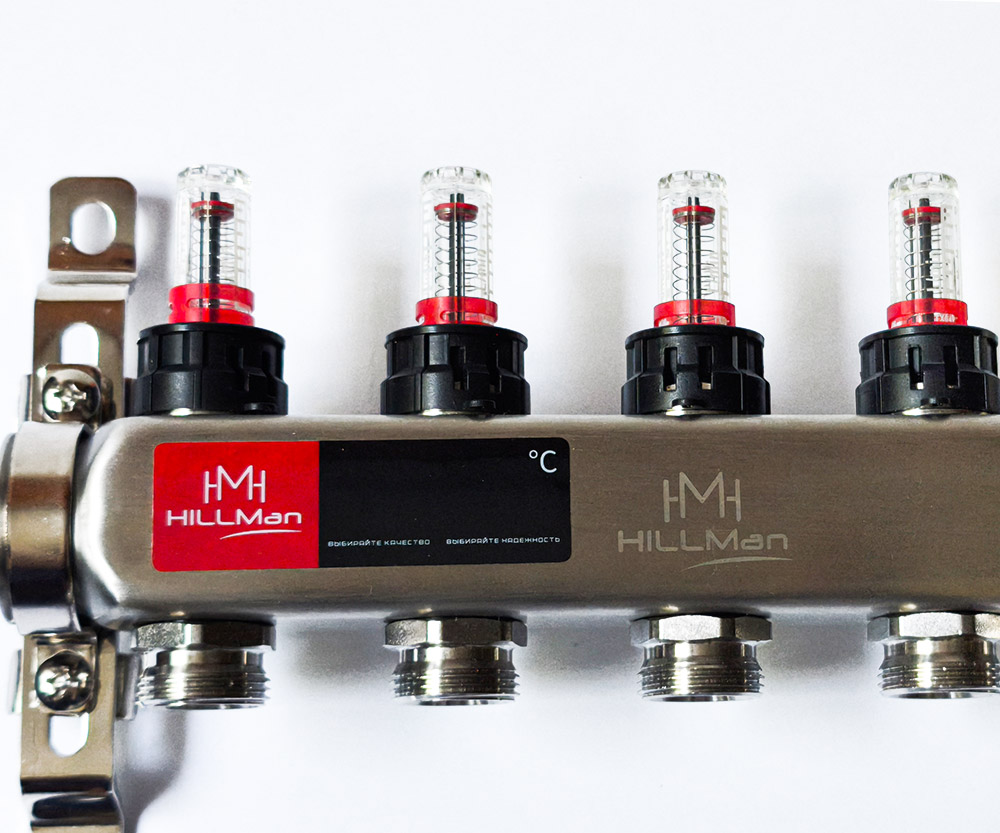

На подающем коллекторе установлены расходомеры с прозрачными колбами и шкалой от 0 до 5 л/мин. Каждый расходомер имеет регулировочную площадку под колбой (вращение за саму колбу запрещено). Настройка выполняется вращением площадки против часовой стрелки (предварительно снять защитно-декоративный колпачек) до совмещения поплавка с требуемым (расчетным) значением расхода. После настройки положение фиксируется индикаторной шайбой. Расходомеры позволяют визуально контролировать поток через каждую петлю при работающей системе и насосе, что упрощает пусконаладку и последующее обслуживание

Термостатические клапаны:

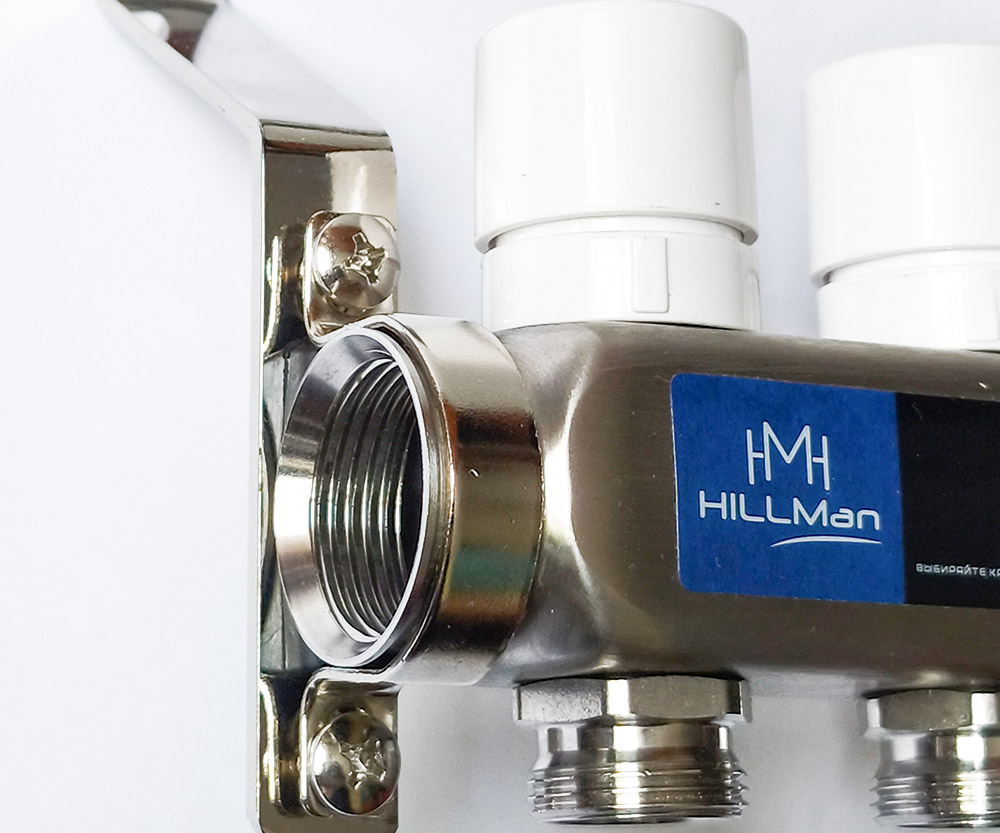

На обратном коллекторе установлены термостатические клапаны с белыми защитно-регулировочными колпачками. Клапаны позволяют ограничивать температуру обратного потока или полностью перекрывать контур. На корпусе каждого клапана предусмотрено присоединение M30×1,5 для установки термоэлектрического сервопривода (опционально), что даёт возможность автоматического управления температурой в каждом помещении.

Дополнительное оснащение:

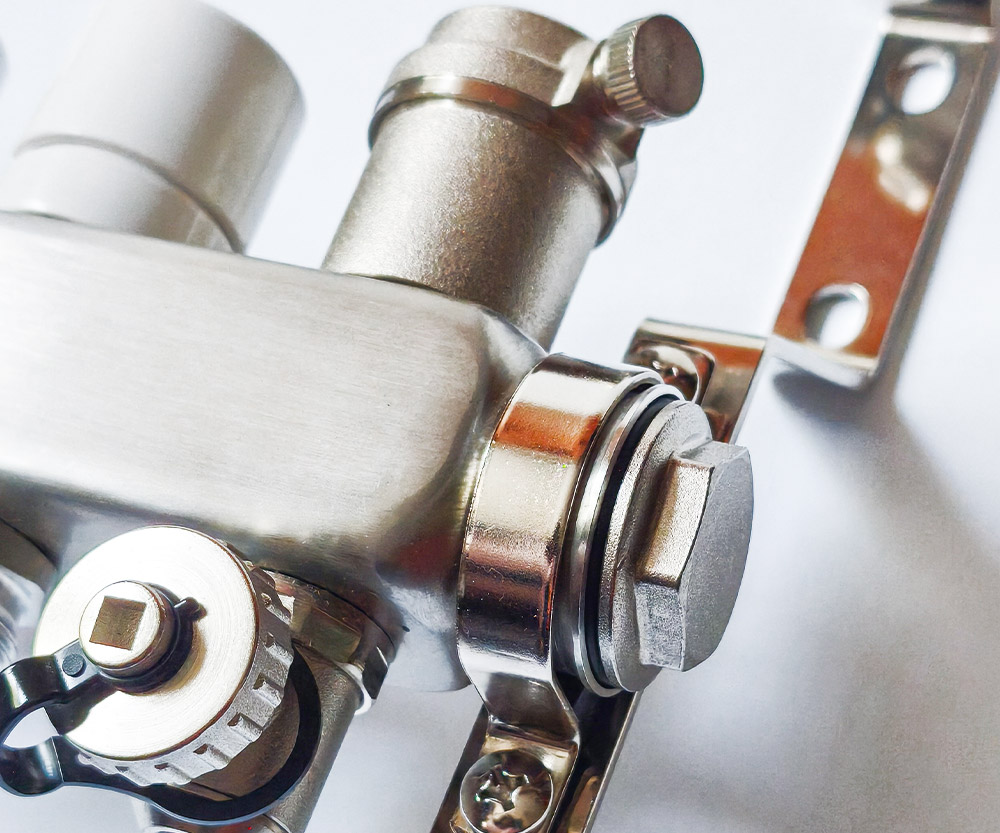

В состав группы входят автоматические воздухоотводчики для удаления воздуха из системы, дренажные клапаны для заполнения/опорожнения и промывки петель, концевые заглушки, раздвижные крепления для монтажа на стену или в шкаф, накладные термометры на подающем и обратном коллекторах для визуального контроля температуры, маркировочные метки для указания помещений и защитные чехлы для предотвращения загрязнений и повреждений в период отделочных работ.

Технические параметры:

Коллекторные группы рассчитаны на рабочее давление 10 бар и максимальную температуру 90 °C, что соответствует режимам работы тёплых полов. Пропускная способность регулирующего клапана (Kvs) - 3 м³/час. Максимальная пропускная способность расходомера (Kvs) - 1,1 м³/час. Фактический диапазон регулировки расходомера - от 0 до 5 л/мин.
