Переходник с накидной гайкой под плоскую прокладку

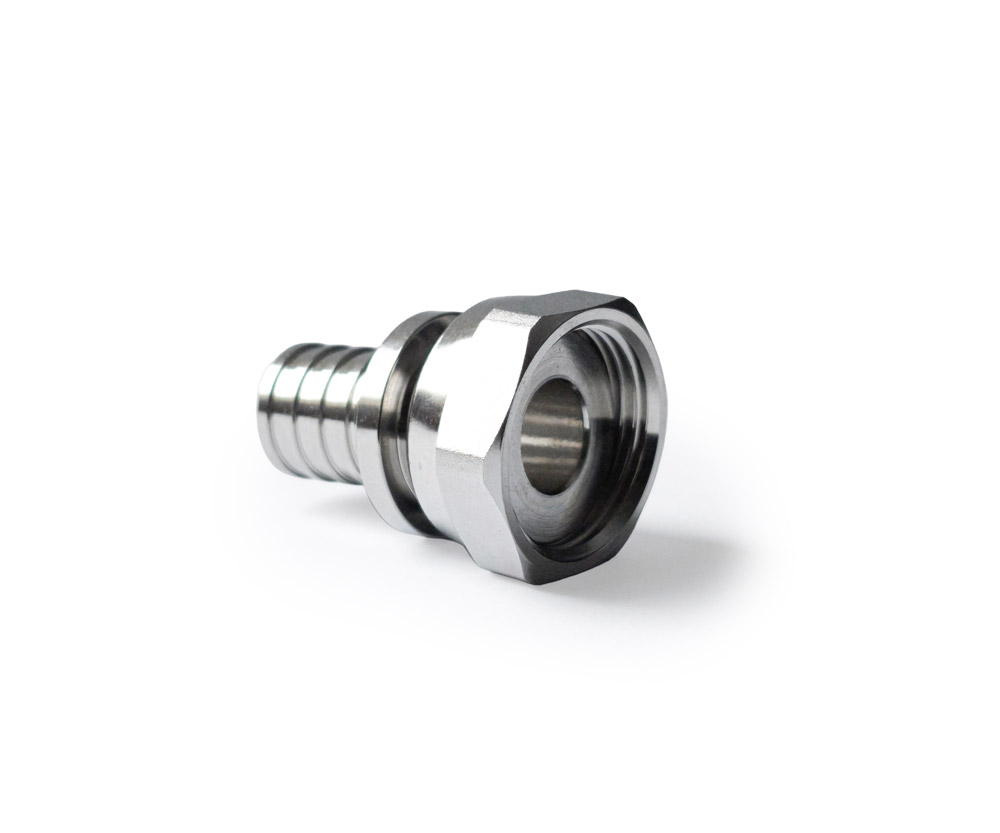

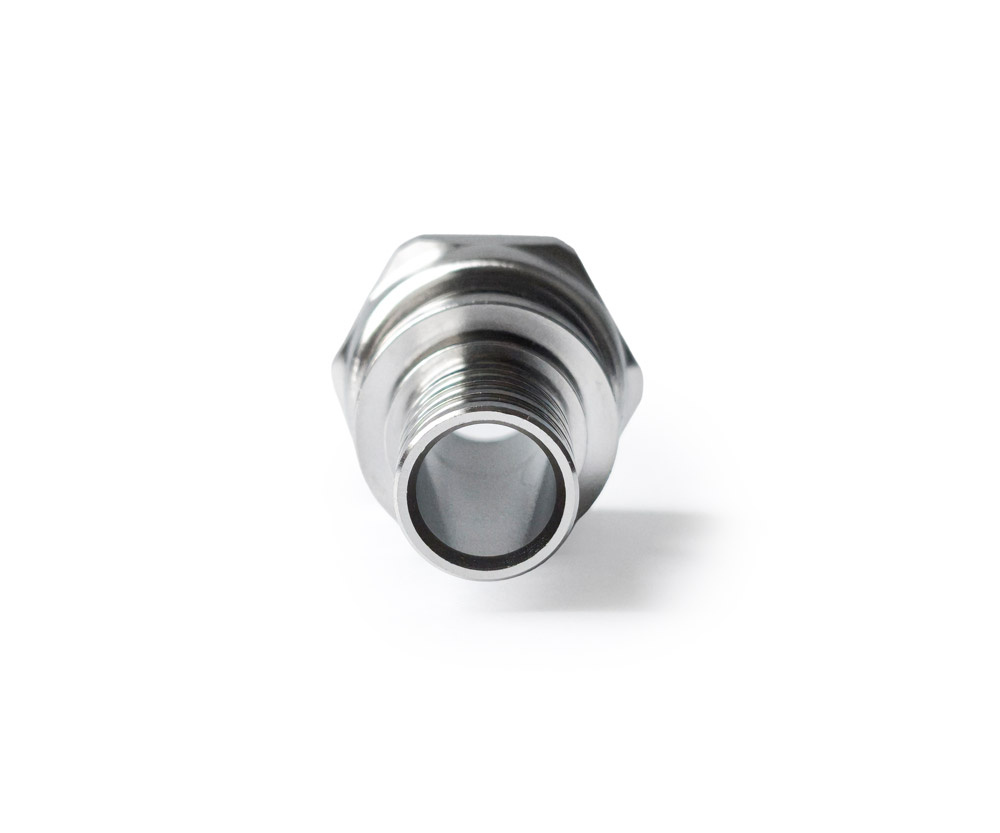

Переходник с накидной гайкой под плоскую прокладку HILLMan® - это фитинг для быстрого и герметичного подключения трубопровода к радиаторам, коллекторам, счётчикам, фильтрам и другой арматуре, имеющей ответную резьбу с плоским уплотнением. Накидная гайка позволяет присоединить трубу без использования дополнительных подмоточных материалов: герметизация достигается обжатием плоской прокладки между торцевыми поверхностями.

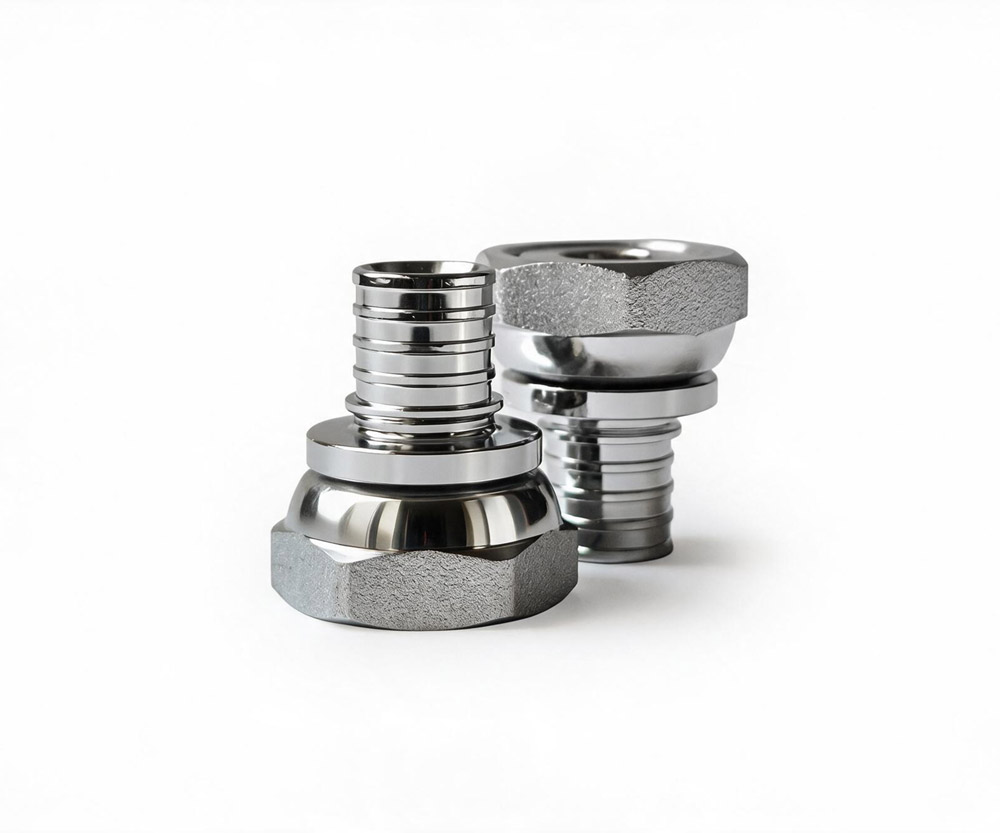

Конструкция и материалы

• • Корпус - в латунном исполнении: латунь CW617N (EN 12165), полученная методом горячей штамповки, с гальваническим хромированным покрытием (никель-хром).

  • Аксиальный штуцер - оснащён острыми уплотнительными рёбрами, которые при запрессовке врезаются в материал трубы, обеспечивая неразъёмное и герметичное соединение.

  • Накидная гайка - трубная цилиндрическая резьба по ГОСТ 6357-81, из того же материала, что и корпус.

  • Плоская прокладка - EPDM, устойчива к горячей воде и гликолевым растворам.

  • Гильза - приобретается отдельно (латунная или стальная надвижная гильза соответствующего диаметра).

Монтаж Со стороны трубы монтаж выполняется аксиальной запрессовкой: на трубу надевается надвижная гильза, конец трубы расширяется экспандером в три приёма с поворотом на 30°, штуцер вставляется в трубу, гильза надвигается пресс-инструментом. Со стороны резьбы фитинг подключается накидной гайкой к ответной резьбе оборудования. Плоская прокладка сжимается между торцами, создавая герметичное соединение. Дополнительные уплотнители на резьбе не требуются.

Совместимость с трубами

Переходник совместим с полимерными трубами HILLMan® PE-Xa/Al/PE-RT, PE-Xa/EVOH, а также с трубами из PE-X и PE-RT других производителей при точном совпадении наружного диаметра и толщины стенки.
