Хвостовик

Резьбозажимное соединение под евроконус 20×2,8 - ¾"

  • Латунь CW617N

Карточка товара: Резьбозажимное соединение под евроконус 20×2,8 - ¾»

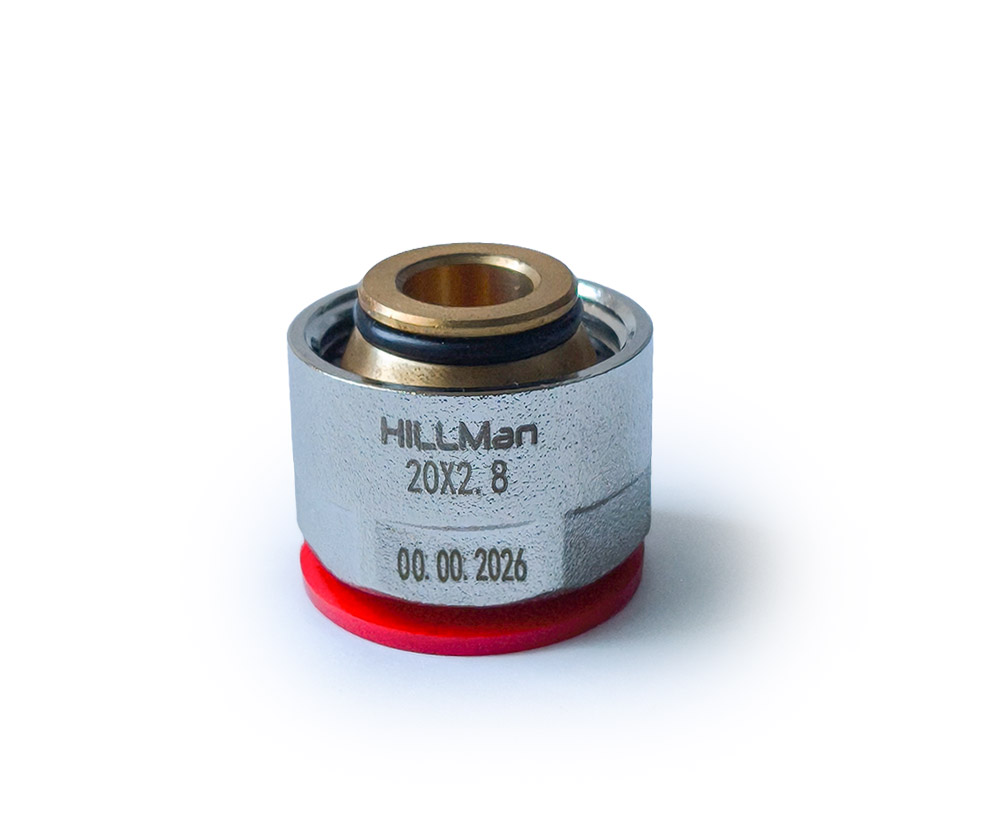

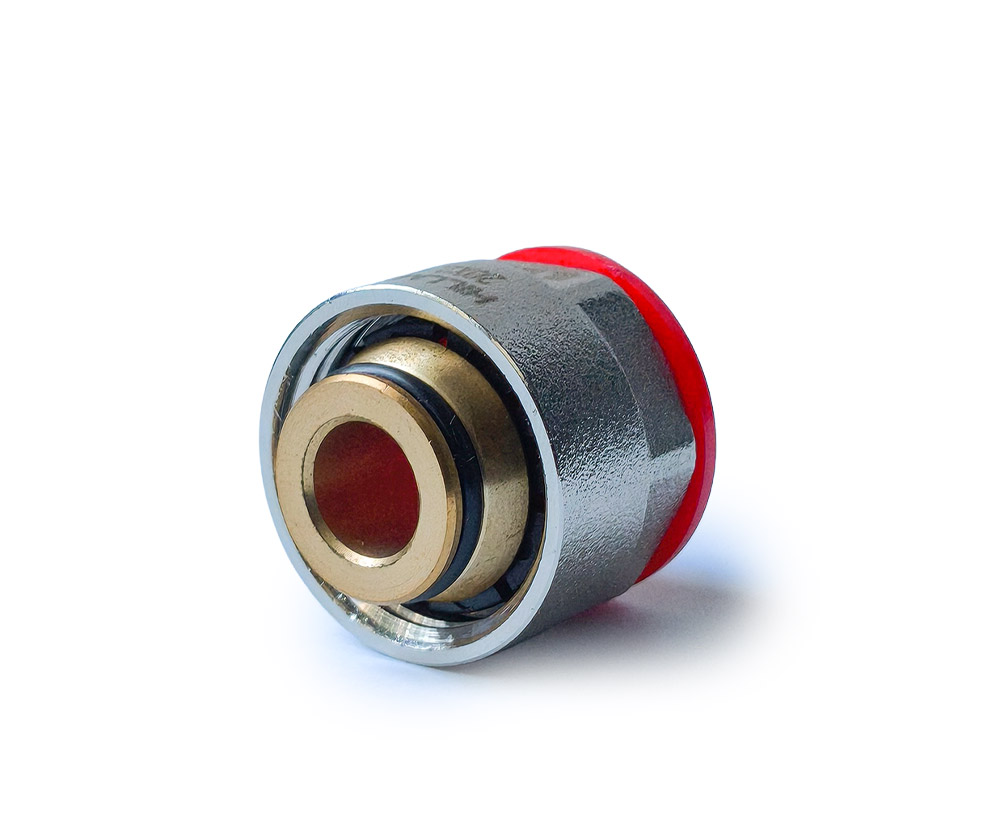

Резьбозажимное соединение под евроконус 20×2,8 - ¾»
Где купить

Резьбозажимное соединение HM-C-R202834EK разработано для труб с наружным диаметром 20 мм и толщиной стенки 2,8 мм - типоразмера, широко применяемого в магистральных участках тёплого пола и радиаторной лучевой разводки. Фитинг объединяет два типа соединений: неразъёмное аксиальное со стороны трубы и обслуживаемое конусное со стороны резьбы. Аксиальный хвостовик с острыми уплотнительными рёбрами после надвижки гильзы образует механический захват полимера без клея и сварки. Накидная гайка с внутренним конусом и уплотнительным кольцом EPDM при затяжке формирует герметичный стык, не требующий дополнительных уплотнителей.

Присоединение
аксиальное под трубу 20×2,8 мм / накидная гайка ¾" (евроконус)
Номинальное давление
16 бар
Материал
латунь CW617N (корпус, гайка, гильза), EPDM (уплотнение)
Совместимость
HILLMan® PE-Xa/Al/PE-RT, HILLMan® PE-Xa/EVOH
ТехПаспорт HILLMan Аксиальные фитинги из хромированной латуни
Отказное решениеСанитарно-гигиенический сертификат фитинги из хромированной латуни
Артикул Характеристика РРЦ
HM-C-R202834EK 20x2.8мм 3/4" от 336 ₽
